OLP-Programmstruktur
Programmstruktur

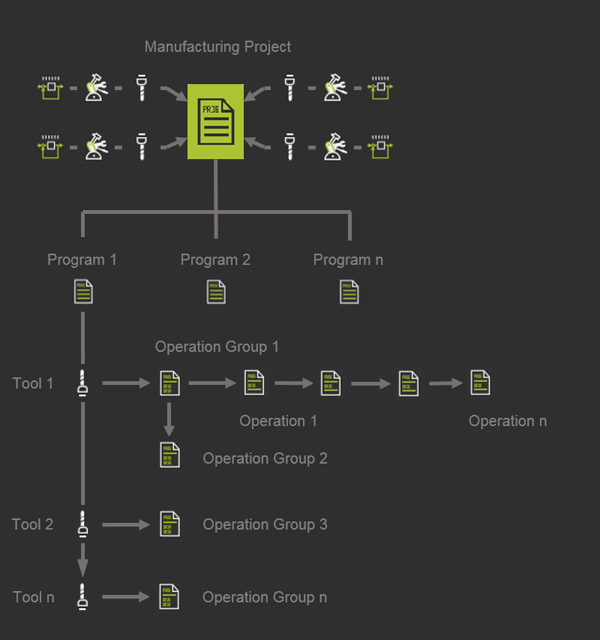

Ein Fertigungsprojekt, beispielsweise eine Produktionslinie oder eine einzelne Arbeitszelle, kann als Anordnung mehrerer Fertigungsvorrichtungen (Ressourcen) und deren Steuerungen dargestellt werden, die bestimmte Fertigungsaktivitäten ausführen. Diese Fertigungsaktivitäten werden aus Anweisungen generiert, die in Programmen geschrieben sind. Diese Programme werden anschließend in die Steuerungen geladen, um die Ressourcen zu betreiben.
Ein program ist das Wurzelobjekt und beschreibt die Reihenfolge, in der eine Anzahl von Werkzeugen (kann dasselbe sein) ihre spezifische Tätigkeit an einer geordneten Reihe von Operationsgruppen ausführen, einschließlich der globalen Definition für Annäherung, Verbindungswege und Rückzug.
Ein operation group ist eine Sammlung einzelner Operationsschritte. Gruppenspezifische Definitionen für Anfahrt, Verbindungsweg und Rückzug sind enthalten. Die Reihenfolge der in einer Gruppe zusammengefassten Operationen beschreibt die Abfolge, d.h. den Werkzeugweg, in dem sich das Werkzeug von einer Operation zur nächsten bewegt.
Eine operation ist die spezifische Werkzeugaktivität, definiert durch die Technologie, an einem bestimmten Pfad in der 3D-Umgebung.
