Anzeige-Filter für Werkzeugweg

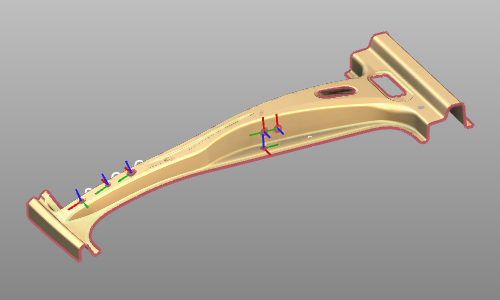

Mit der Show the toolpaths-Taste werden die Werkzeugweg-Elemente angezeigt oder ausgeblendet.

Anzeigen	Ausblenden

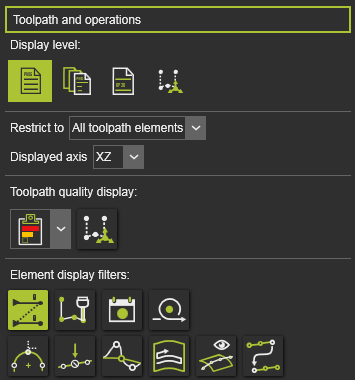

Die Toolpath and operations Optionen umfassen zusätzliche Funktionen zum Anzeigen von (Teilen des) Werkzeugwegs.

Anzeigeebene

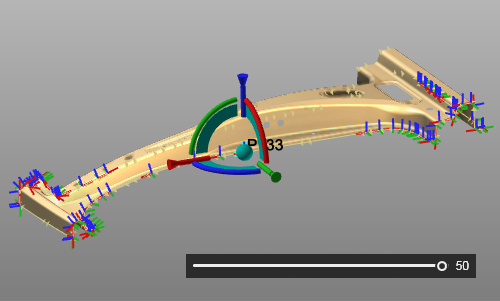

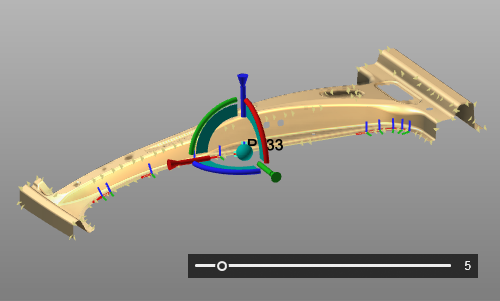

Dies ist eine Option, die beim Einlernen und Simulieren des Werkzeugwegs verwendet werden kann. Standardmäßig wird der Programminhalt angezeigt. Es ist jedoch möglich, den Anzeige-Fokus auf Operationsgruppen des Programms, die Operationen oder auf die einzelnen Werkzeugwegelemente zu setzen. Die Anzeige mit Fokus auf eine dieser Unterebenen des Programms aktiviert einen Schieberegler in der Filteroberfläche. Mit dem Schieberegler wird die Anzahl der folgenden Elemente (Operationen oder Operationsgruppen) in beide Richtungen, ausgehend vom aktuellen Element, angezeigt. Die anderen Elemente werden ausgeblendet.

Der Schieberegler entspricht der Anzahl der Elemente entlang des Werkzeugwegs. In der ganz linken Position wird ein folgendes Element angezeigt. Der Schieberegler in der ganz rechten Position zeigt alle Elemente des Werkzeugwegs an.

Beschränken auf

Dies ist eine zusätzliche Option, um die Anzeige des Werkzeugwegs auf bestimmte Elemente des Werkzeugwegs zu beschränken. Im Dropdown-Auswahlfeld kann die Einschränkungsoption ausgewählt und festgelegt werden.

Beispiel:

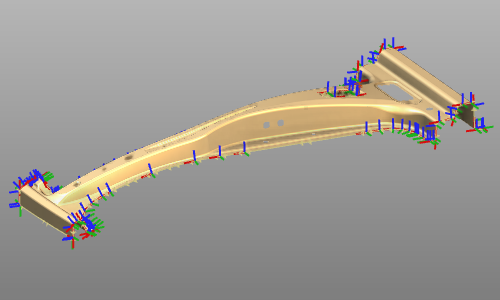

Alle Werkzeugweg-Elemente	Anfahrt, erster/letzter Prozess, Rückzug

Angezeigte Achse

Mit der Option kann man im Dropdown-Auswahlfeld auswählen, welche Achsen des Werkzeugbahn-Elements angezeigt werden.

Beispiel:

All	Z

Anzeige der Werkzeugwegqualität

Diese Optionen werden verwendet, um die Vorfallbewertung der Werkzeugwegqualität anzuzeigen.

Aus der Dropdown-Liste kann die bevorzugte Anzeigeebene eingestellt werden.

	Nur die Fehlerstufe anzeigen.
	Anzeige der Fehler- und Kritikalitätsstufen.
	Alle Qualitätsstufen anzeigen.

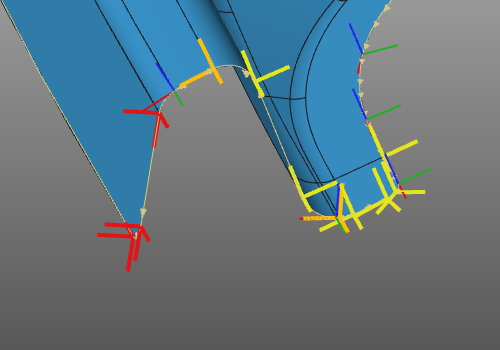

Mit der Optionsschaltfläche auf der rechten Seite der Anzeigeebene werden die Vorfälle auf dem 3D-Werkzeugweg markiert.

Elementanzeigefilter

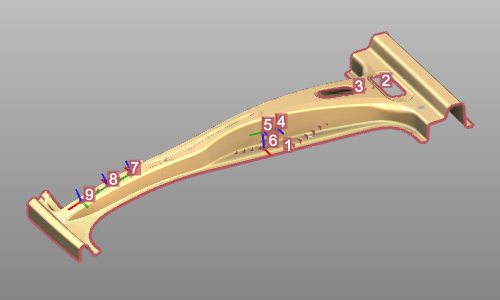

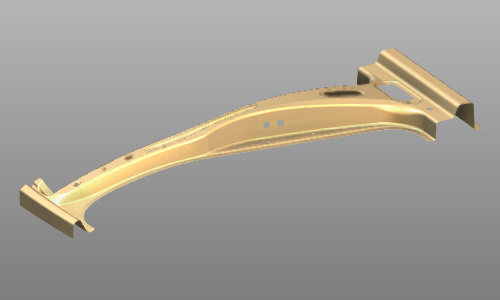

Mit der Show / Hide the operation sequence lines and numbers-Option werden die Informationen des Operationssequenzers angezeigt oder ausgeblendet. Die Visualisierung der Operation selbst wird nicht beeinflusst.

Anzeigen	Ausblenden

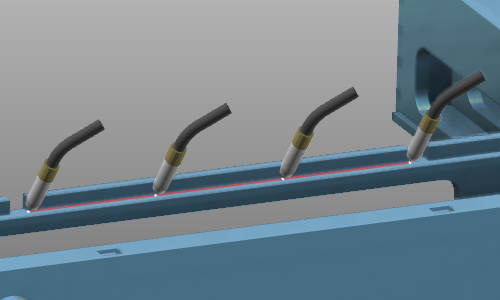

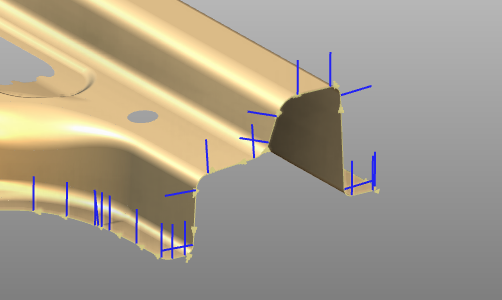

Mit der Show / Hide the tool representation-Option wird an den Werkzeugbahnpositionen eine 3D-Darstellung eines Werkzeugs angezeigt oder ausgeblendet. Diese Darstellung zeigt die Position und Ausrichtung des Werkzeugs.

Es stehen zwei Darstellungen zur Verfügung; eine Schweißbrenner-Darstellung für die Lichtbogenschweißtechnik und eine Standardwerkzeug-Darstellung für alle anderen Technologien. Die CAD-Modelle im JT-Format befinden sich im Ordner <Installationsordner>\Resources\Models\Widgets\Technology im Installationsverzeichnis.

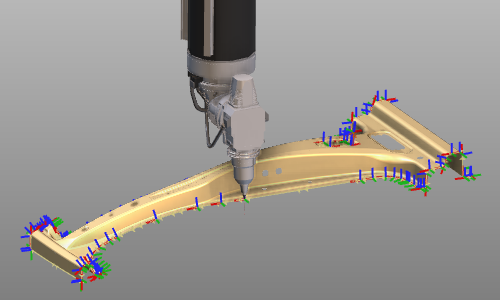

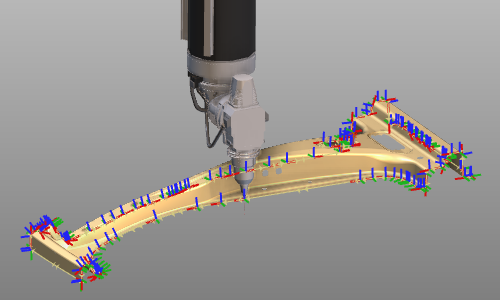

Schweißbrenner	Standardwerkzeug

Mit der Show / Hide the toolpath element symbols-Option werden die Ereignissymbole angezeigt oder ausgeblendet.

Anzeigen	Ausblenden

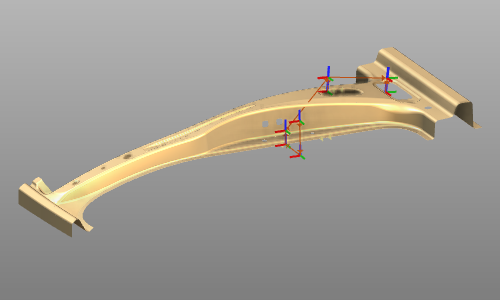

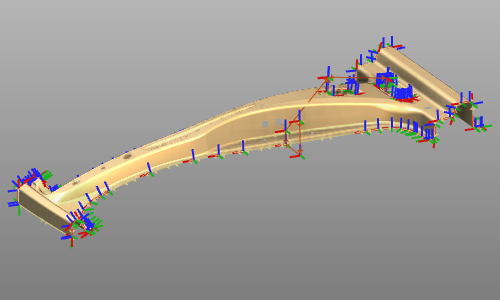

Mit der Show / Hide the operation cycle as representation-Option werden einige Werkzeugweg-(Operations-)Zyklen entweder als gewöhnlicher Werkzeugweg mit Werkzeugwegelementen oder als alternative Darstellungen angezeigt, um die Anzahl der angezeigten Werkzeugwegelemente zu minimieren.

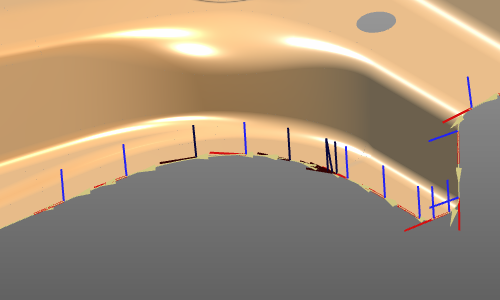

Die Berührpositionen beim Lichtbogenschweißen nutzen diese Filterfunktionalität.

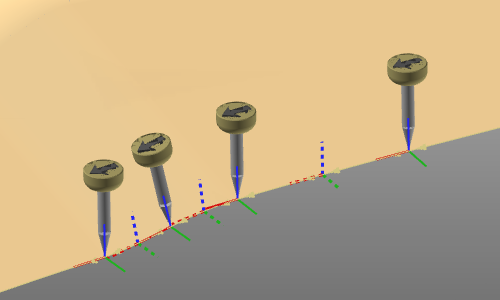

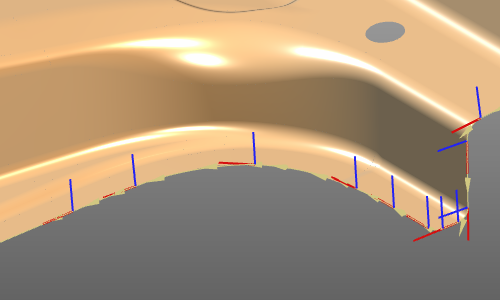

Darstellung	Standard

Diese Darstellungsanzeige gilt jedoch nur für alle nicht ausgewählten Operationen. Die Berührungsoperation, die entweder im 3D-Raum oder im Dashboard ausgewählt wurde, wird automatisch mit den Standard-Werkzeugwegachsen angezeigt, um alle ihre einzelnen Positionen darzustellen.

Mit der Show / Hide the via points-Option können die Werkzeugbahn- (kreisförmigen) Durchgangspunktelemente angezeigt oder ausgeblendet werden.

Anzeigen	Ausblenden

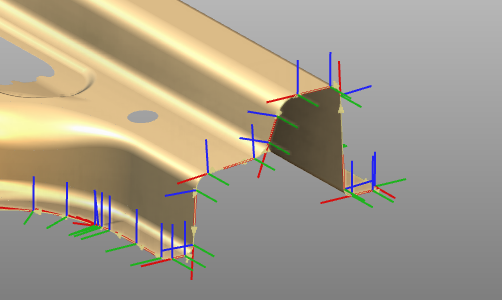

Mit der Show / Hide suppressed elements-Option können die unterdrückten Elemente, d. h. Werkzeugbahnpositionen, angezeigt oder ausgeblendet werden.

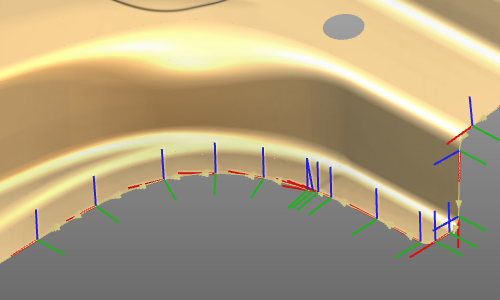

Anzeigen	Ausblenden

Mit der Show / Hide singularity optimized axis-Option kann diese Achse angezeigt oder ausgeblendet werden.

Anzeigen	Ausblenden

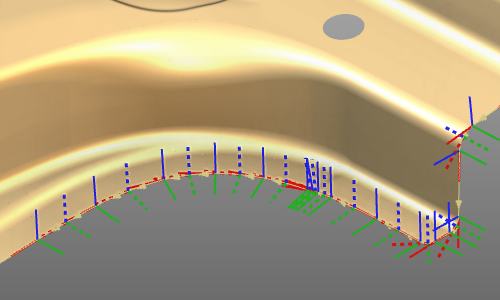

Die Show / Hide the toolpath tracks-Option gilt nur für oberflächenbasierte Werkzeugwege. Mit dieser Option werden die Spuren auf der Oberfläche angezeigt oder ausgeblendet.

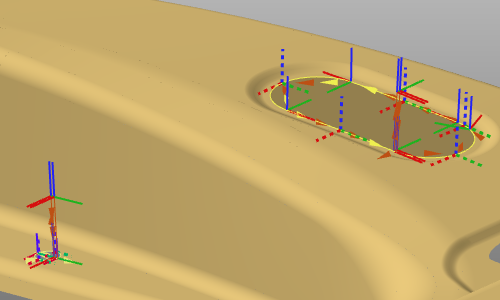

Anzeigen	Ausblenden

Die Render the whole toolpath on top-Option bietet die Möglichkeit, die Werkzeugweg-Elemente in jeder Kameraperspektive stets oben auf dem Bildschirm anzuzeigen, unabhängig davon, ob sie von anderer Geometrie vor der Kameraperspektive verdeckt wären.

Deaktiviert	Aktiviert

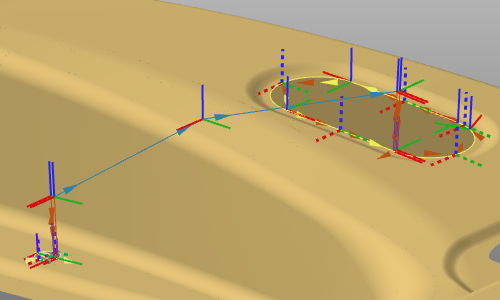

Mit der Show / Hide the operation link path-Option werden die Verbindungswege zwischen den Operationen angezeigt oder ausgeblendet.

Deaktiviert	Aktiviert
