Lichtbogenschweißnaht

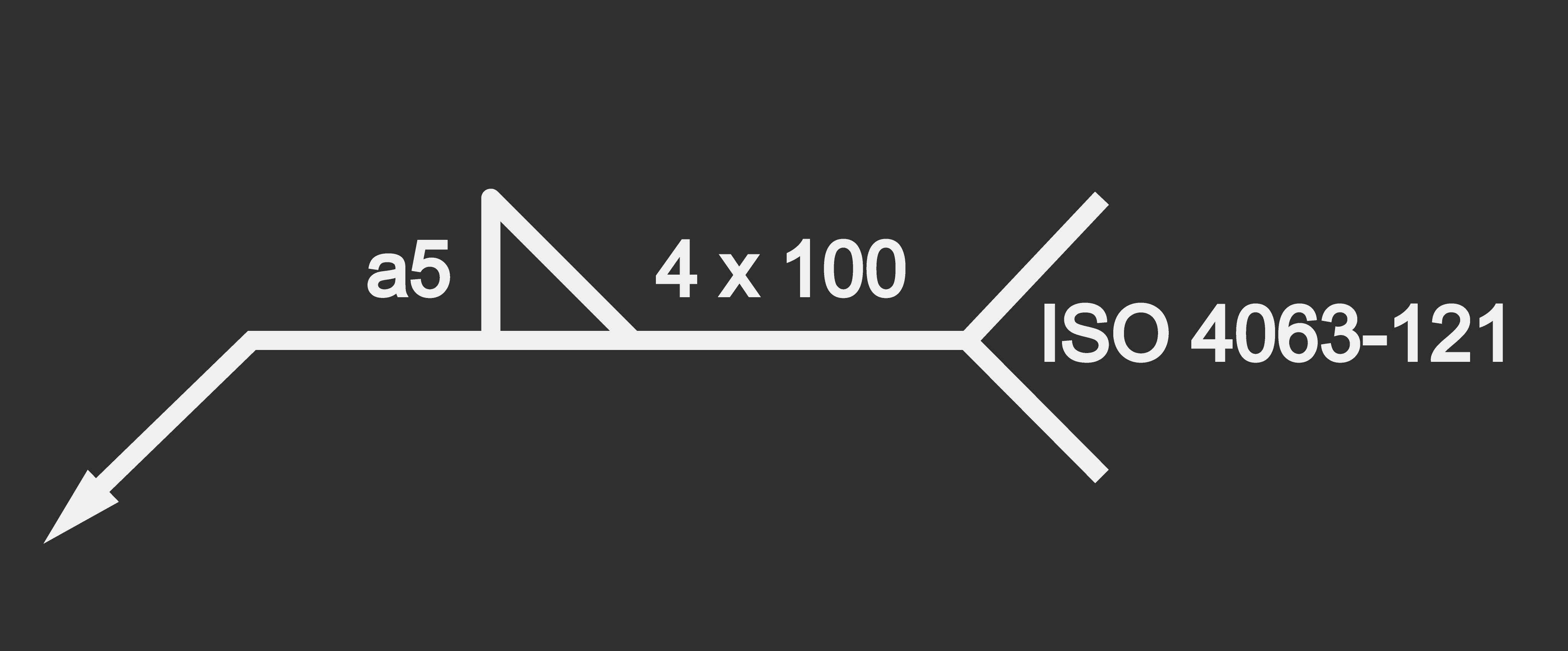

Der Arc weld seam ist eigentlich kein Befehl, sondern ein Knopf, um einen Abschnitt, das Cockpit, mit bogenschweißspezifischen Prozessattributen zu erweitern (oder zusammenzuklappen). Zweck dieses Teils ist es, die Schweißnahtprozessinformationen zu definieren, auch bekannt als symbolische Zeichnungsdarstellung gemäß DIN EN ISO 2553 (siehe Beispiel unten). Und um diese spezielle Schweißverbindung zur Prozessgeometrie hinzuzufügen.

Mit dem Knopf öffnet sich das Cockpit.

Das Cockpit verfügt über folgende Schweißeigenschaften:

	Schweiß-ID	Kennung für die Schweißnaht. Die ID wird in Kombination mit den Controller-Prozesstabellen (Schweißdatenbank) verwendet, um bestimmte Prozesse, also Fertigungsvariablen, der Naht zuzuweisen.
	Material	Das Material der geschweißten Teile.
	Nahtdicke a	Die Größe der Schweißnaht.
	Nahttyp	Der Typ der Schweißnaht. Das Drücken des Knopfes öffnet ein kleines Panel zur Auswahl.
	Arbeitsrichtung	Definiert die Arbeitsorientierung, d. h. die Arbeitsrichtung des Schweißwerkzeugs. Sie kann aus Push-, Neutral- oder Pull-Richtung gewählt werden. Für eine Push-and-Pull-Richtung muss der Werkzeugwinkel angegeben werden.
	Schweißposition	Die Position (Px) des Schweißprozesses. Das Drücken des Knopfes öffnet ein kleines Panel zur Auswahl.
	Ergänzung	Optionale Zusatzinformationen.

Nach der Erstellung der Prozessgeometrie werden diese Prozessattribute angezeigt und können im Process geometry-Dashboard modifiziert werden.
