Oberflächenbasierte Prozessgeometrie
Befehl
Mit dem Befehl Surface process geometry kann diese Art von Prozessgeometrie erstellt und bearbeitet werden.
Erstellen
Es stehen drei Auswahlmodi zur Verfügung. Der Modus definiert, welches geometrische Objekt beim Auswählen einer Fläche des Werkstücks gesucht wird.
 | Werkstück Beim Auswählen einer Fläche sucht die Suche nach dem gesamten Werkstück hinter dieser Fläche, das dann zur Auswahl wird. |  |
 | Körper Beim Auswählen einer Fläche sucht die Suche nach dem übergeordneten Körper, der dann zur Auswahl wird. |  |
 | Fläche Einzelne Flächen können ausgewählt werden. |  |
Dennoch unterstützen die Auswahlmodi Body und Face Mehrfachauswahlen unter Verwendung der Ctrl-key- oder der trap-Auswahl und -Abwahl. Es ist sogar möglich, den Auswahlmodus während des Prozesses der Definition der gewünschten Flächen zu wechseln.
Nach Abschluss der Auswahl muss diese nur noch bestätigt werden, und die Prozessgeometrie der Oberfläche wird erzeugt.
| Auswahl | Prozessgeometrie |
|---|---|
 |  |
Selbst wenn die Auswahl aus mehreren Bereichen nicht benachbarter Flächen besteht, wird das Ergebnis ein einziges Prozessgeometrie-Objekt sein.
| Auswahl | Prozessgeometrie |
|---|---|
 |  |

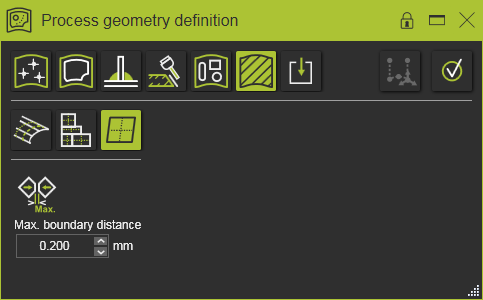

Die Oberflächensuchmaschine verwendet die folgenden Parameter:
 | Max. Randabstand | Adjacent surfaces are merged when the gap between the edges is smaller than the defined distance value.  |
Erstellen über das Kreis-Menü
Nachdem eine Auswahl getroffen wurde, besteht eine alternative Möglichkeit darin, das Pie-Menü zu öffnen.
Bearbeiten
Beim Auswählen der Prozessgeometrie zeigt ein Pfeil in der Mitte des Begrenzungsrahmens der Oberfläche die Vorder- (und Rück-)seite der Prozessgeometrie an. Ein Doppelklick auf diesen Pfeil kehrt dessen Richtung um.
Alternativ kann direkt auf dem Pfeil ein Kreis-Menü aufgerufen werden, das eine Schaltfläche zum Umkehren der Richtung enthält.
Am Prozessgeometrie-Objekt selbst kann ein Kreis-Menü geöffnet werden, um das PG-Objekt zu bearbeiten.
Nachdem Änderungen mit dem Edit-Befehl vorgenommen wurden, muss das Kreis-Menü aufgerufen werden, um die Prozessgeometrie zu aktualisieren.
