Werkzeugwegoptimierung
Optimierung
Die Software unterstützt mehrere Algorithmen zur Optimierung (eines Intervalls) des programmierten Werkzeugwegs, um bestimmte Kriterien zu erfüllen, beispielsweise um eine gleichmäßigere Bewegung des Fertigungswerkzeugs zu erreichen. Jeder dieser Algorithmen verändert einen spezifischen Parameter des Werkzeugwegelements für das ausgewählte Intervall.
Um den Werkzeugweg oder Teile davon zu optimieren, steht eine Reihe manueller Interaktionen zur Verfügung. Der Benutzer startet den Befehl und entscheidet, wo und wie der angesprochene Teil modifiziert wird. Die Software verfügt zudem über mehrere automatische Routinen, die einen Programm-Werkzeugweg eigenständig erzeugen und optimieren können.
Bewertung der Werkzeugwegqualität
Um den Werkzeugweg auf die Notwendigkeit einer (teilweisen) Optimierung validieren zu können, wurde ein Mechanismus zur Bewertung der Werkzeugwegqualität implementiert.
Die Bewertung der Werkzeugwegqualität ist ein Prozess, bei dem jede Werkzeugwegposition analysiert und anhand einer Reihe vordefinierter Zielkriterien bewertet wird. Kriterien mit einem konfigurierbaren Wertebereich können individuell definiert werden, um die Wertniveaus der Kriterien festzulegen, für die das analysierte Werkzeugwegergebnis als akzeptabel eingestuft wird.
Jede Position wird analysiert und anschließend für jedes Kriterium einzeln mit einer Bewertungskennzeichnung versehen, um das Qualitätsniveau und damit die Akzeptanz dieser Position anzuzeigen.
 | Gut (grün) Der berechnete Wert des Qualitätsparameters ist gut. |
 | Akzeptabel (gelb) Der berechnete Wert des Qualitätsparameters ist noch akzeptabel. |
 | Kritisch (orange) Der berechnete Wert des Qualitätsparameters ist noch gültig, aber kritisch. |
 | Ungültig (rot) Der berechnete Wert des Qualitätsparameters ist ungültig und nicht akzeptabel. |
Die Qualität des Werkzeugwegs, d. h. seine Vorfälle, wird an mehreren Stellen angezeigt.

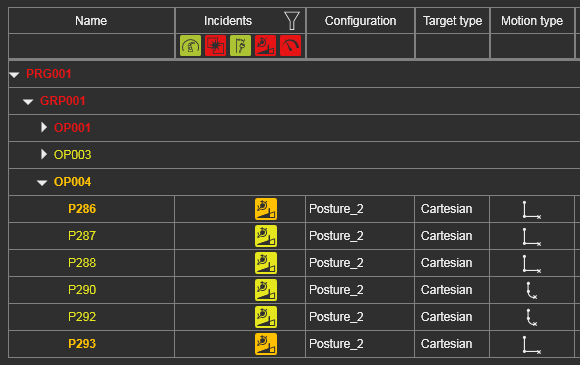

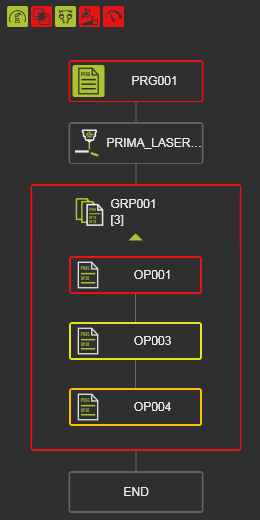

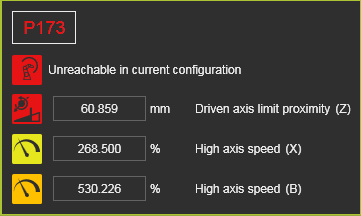

| Aktives Programm | Bahnpfad-Monitor | 3D-Werkzeugweg | Vorfälle an Werkzeugbahnposition |
|---|---|---|---|
 |  |  |  |
Die Qualitätsevaluierung dient der Validierung des aktuellen Zustands des Programms. Um verschiedene Zustände, unterschiedliche (Qualitäts-)Versionen des Werkzeugwegs vergleichen zu können, wurde ein zweiter Bewertungsparameter eingeführt: Werkzeugwegkosten.

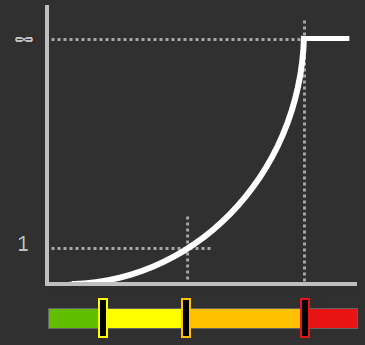

Die Werkzeugwegkosten sind eine Möglichkeit, die Qualität in einem Kostenfaktor auszudrücken, wobei jedem Zielkriterium eine bestimmte Kostenfunktion zugewiesen wurde. Dies kann eine lineare, eine parabolische Funktion oder eine andere Form sein, wie das folgende Beispiel zeigt. Es handelt sich um einen neutralen Wert, keine Art von Währung.
An jeder Werkzeugwegposition werden die Kosten für jedes analysierte Kriterium berechnet und anschließend summiert. Das Ergebnis wird im Werkzeugweg-Dashboard angezeigt und unmittelbar nach jeder Änderung des Werkzeugwegs aktualisiert.
Ein Trendsymbol zeigt die Kostenänderung im Vergleich zum vorherigen Wert an, also dem Wert vor der letzten Werkzeugwegänderung(en).
 | Wert wurde erhöht; d.h. höhere Kostenwirkung |
 | Wert blieb unverändert; d.h. neutral oder keine Auswirkung |
 | Wert wurde verringert; d. h. Kostensenkungseffekt |
