Prozessgeometrie basierend auf regulärer Form

Befehl

Mit dem Regular shape process geometry-Befehl wird eine normale, konturbasierte Prozessgeometrie erstellt. Die Kontur ist jedoch eine regelmäßige, vordefinierte zweidimensionale Form.

Das System unterstützt die Erstellung mehrerer verschiedener Arten von regulären Formen. Gemeinsam ist ihnen, dass sie stets über drei Punkte erzeugt werden.

Erstellen

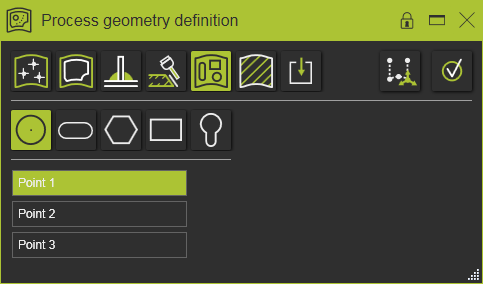

Um eine solche Form in der Sequenz zu erstellen, müssen drei Punkte ausgewählt werden. Jedes Mal, wenn ein Punkt ausgewählt wurde, erscheint ein Bestätigungssymbol im Bedienfeld. Sobald alle drei Punkte ausgewählt wurden und die Form erstellt werden kann, erscheint eine Vorschau. Nach der endgültigen Bestätigung wird die Prozessgeometrie erzeugt.

Punkte sind definiert	Vorschau	Prozessgeometrie erzeugen

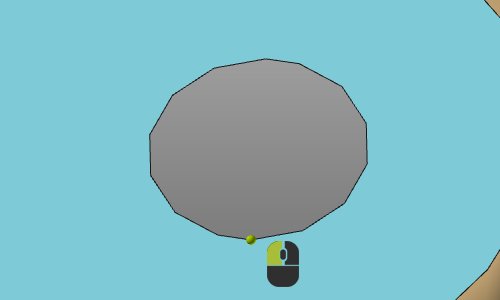

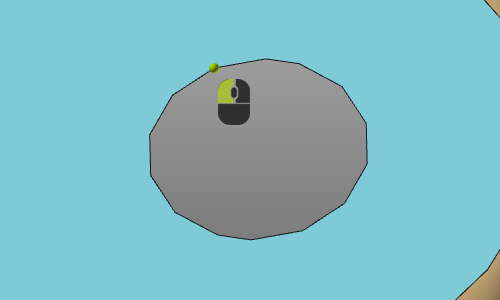

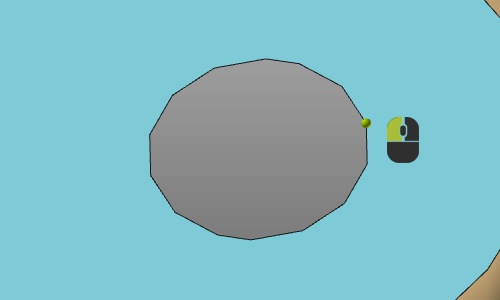

Wählen Sie drei Punkte aus

Solange die Generierung der Prozessgeometrie nicht bestätigt wurde, kann die Dreipunktdefinition geändert werden. Wählen Sie einfach den erforderlichen Punkt im Definitionsfenster aus, um ihn zu aktivieren, und wählen Sie den neuen Punkt in 3D aus. Die Vorschau wird sofort aktualisiert.
