Eigenschaften der Plattenverschachtelung

Armaturenbrett

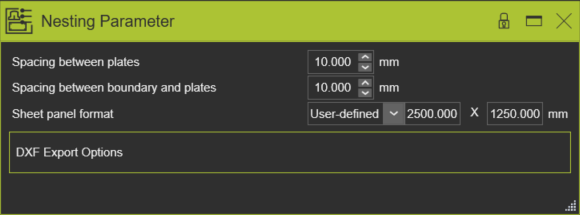

Der Befehl Nesting properties öffnet das Dashboard mit den Tabellen und den Nesting-Dimensionen. Außerdem gibt es einen Container mit spezifischen Attributen für den Export der Verschachtelung in eine DXF-Datei.

Nach der Änderung eines beliebigen Werts oder Parameters im Dashboard muss ein Update des Verschachtelungslayouts manuell durchgeführt werden. Erst dann treten die Änderungen in Kraft. Mit diesem Verhalten ist es möglich, mehrere Werte zu ändern und die Verschachtelung für alle Änderungen in einem einzigen Schritt zu aktualisieren.

Allgemein

Hier sind die globalen Verschachtelungsattribute definiert.

Attribut		Beschreibung	Anmerkung
Abstand zwischen den Tellern		Der Mindestabstand zwischen den verschachtelten Platten auf dem Blatt.	Wert ≥ 0 mm.
Abstand zwischen Rand und Platten		Der Mindestabstand zwischen den verschachtelten Platten und den Blattkanten.	Wert ≥ 0 mm.
Blatt-Panel-Format		Die Größe des Blattes zum Verschachteln der Platten. Eine Dropdown-Liste mit vordefinierten Größen oder um eine benutzerdefinierte Größe festzulegen.	Klein = 2,000 x 1,000 mm Mittel = 2,500 x 1,250 mm Groß = 3,000 x 1,500 mm Wenn die Platten nicht auf ein einzelnes Blatt passen, definiert das System automatisch ein zusätzliches Blatt zum Verschachteln, bis alle Platten verarbeitet sind. Wenn eine Platte zu groß ist, um in die gewählte Blattgröße zu passen, wobei die Verschachtelungsmaße berücksichtigt werden, erscheint eine Fehlermeldung.

DXF-Exportoptionen

Dieser Container öffnet die Attribute für den Export des verschachtelten Ergebnisses im externen Format 2D DXF.

Attribut		Beschreibung	Anmerkung
Farbe		Die Farbe, die den verschiedenen Arten von Countours zugewiesen wird.
Speichern Sie Nistplatten in separaten Dateien		Wechsle, um für jede einzelne verschachtelte Platte separate DXF-Dateien zu erstellen.
Max. Akkordabweichung		Maximale Abweichung zwischen Originalkontur und angenähertem Ergebnis.	Für DXF-Ausgang muss die Kontur in Linien und Kreisbögen angenähert werden. Die Annäherung gilt nur für die Kontur der Platten, wo sie das Werkstück stützen. Alle verbleibenden Plattenkonturflächen sind bereits als Linien und Bögen gestaltet.
Winkeltoleranz		Winkeltoleranz zum Zusammenführen von Konturelementen.	Vor der Näherung werden die Konturelemente miteinander verschmolzen. Das Zusammenführen der Elemente wird fortgesetzt, solange die Tangentialabweichung zwischen zwei nachfolgenden Elementen kleiner als die Toleranz ist.
