Vorrichtung der Platte bearbeiten
Bearbeiten und aktualisieren
Es gibt mehrere Möglichkeiten, das Design der Vorrichtung zu ändern. Dies kann direkt an der 3D-Geometrie oder über die Parameter im Eigenschaften-Dashboard der Vorrichtung erfolgen. Der Hauptunterschied besteht darin, dass im 3D-Raum die Platten einzeln bearbeitet werden können, während im Eigenschaften-Dashboard die eingegebene Änderung für alle Platten, also für die gesamte Vorrichtung, gilt.
Änderungen, die in 3D entweder an der Grundplatte oder an einer Stützplatte vorgenommen werden, erfordern in der Regel ein Update, eine Neuberechnung der Vorrichtung. Es steht eine Einstellung zur Verfügung, mit der entschieden werden kann, ob diese Neuberechnung automatisch oder manuell durch den Benutzer ausgelöst wird.
Der Hauptunterschied besteht darin, dass nach jeder Änderung eine automatische Aktualisierung ausgeführt wird, während bei der manuellen Aktualisierung mehrere Änderungen vorgenommen und gesammelt werden können, bevor die Vorrichtung neu berechnet wird.
In der oberen linken Ecke des 3D-Raums wird eine große Befehlsvorrichtung angezeigt. Die Vorrichtung kennt zwei verschiedene Zustände:
| Keine Neuberechnung erforderlich | Neuberechnung erforderlich |
|---|---|
 |  |
Nachdem an der Vorrichtung eine Änderung vorgenommen wurde, die ein manuelles Update erfordert, färbt sich diese Schaltfläche orange, um dies anzuzeigen. Durch Drücken wird die Neuberechnung ausgeführt.
Vorrichtung
Die Höhe und Ausrichtung der Vorrichtung werden vom Manipulator gesteuert. Somit kann durch dessen Neupositionierung die globale Größe der Vorrichtung verändert werden.
Mit dem Kreis-Menü in der Mitte des Manipulators können weitere globale Änderungen vorgenommen werden.
Mit dem Pie-Menü an der X- oder Y-Achse des Manipulators können weitere globale Änderungen an der Vorrichtung vorgenommen werden.

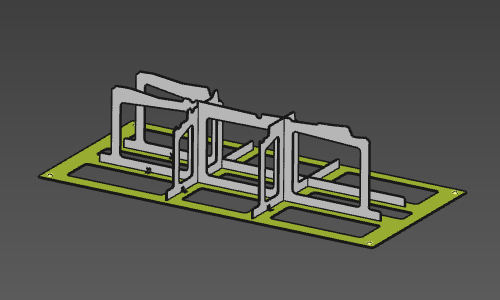

Grundplatte
Spezifische Änderungen an der Grundplatte können nach dem Aufrufen des Kreis-Menüs beim Überfahren der Grundplatte mit dem Mauszeiger eingeleitet werden.

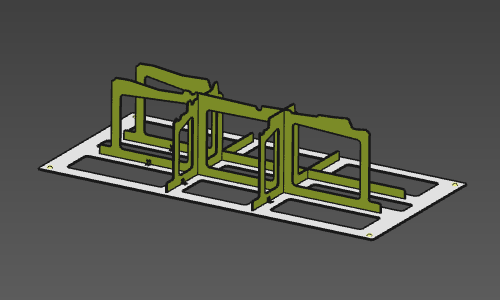

Trägerplatte
Spezifische Änderungen an der Supportplatte können nach dem Aufrufen des Kreis-Menüs beim Überfahren einer Supportplatte mit dem Mauszeiger eingeleitet werden.
An den Ecken der Stützplatte markiert die Erkennung (aktiviert in den Eigenschaften der Vorrichtung) jene Ecken, die entlastet werden können.
Fahren Sie mit der Maus über die Markierung, um an dieser Ecke eine Entlastung zu erstellen.
Fahren Sie mit der Maus über das Drahtgitter der Kreuzung von zwei Stützplatten, um den Kreuzungstyp oder dessen Abmessungen zu ändern.
Löcher und Gravur
Für sowohl die Grundplatte als auch die Stützplatte stehen mehrere allgemeine Bearbeitungsfunktionen zur Verfügung.
Fahren Sie mit der Maus über eine Bohrungsskizze, um die Bohrung zu bearbeiten.
Bewegen Sie den Mauszeiger über einen eingravierten Text, um ihn zu bearbeiten.
Turm
Das Schweben über einem Tower ermöglicht dessen Bearbeitung.
Dienstprogramme
Die Utilities sind eine Sammlung von Funktionen zur Unterstützung der Konstruktion der Vorrichtung. Sie umfassen:
