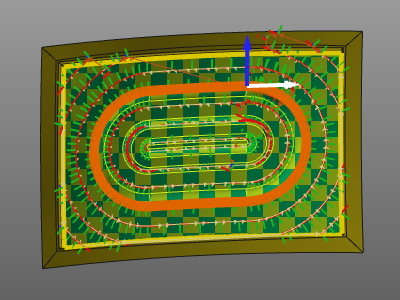

Führen Sie die Bearbeitung der Führungskurve durch

Der Befehl Edit the guide curve öffnet das Fenster Edit contour, um die Kontur der Führungskurve zu ändern oder neu zu erstellen.

Wenn das Bedienfeld nicht angezeigt wird oder geschlossen wurde, öffnen Sie das Kreis-Menü im 3D-Raum und drücken Sie die Befehlsschaltfläche

Es gibt drei Möglichkeiten, den Konturverlauf der Führungskurve zu definieren oder zu bearbeiten.

	Search until Erstellt die Kontur, indem entlang der Kanten einer Oberfläche oder anderer geometrischer Kurvenelemente gesucht wird.
	Search to close Versucht, automatisch einen geschlossenen Konturverlauf beginnend von der ausgewählten Flächenkante oder einem anderen geometrischen Kurvene-Element zu erstellen.
	Freie Suche Erstellt eine Kontur zwischen interaktiv definierten Kontrollpunkten, die auf einer Oberfläche, einer Oberflächenkante oder einem anderen geometrischen Kurvene-lement definiert sind.

Jede dieser Methoden zur Konturdefinition verfügt über eigene Parameter und zusätzliche Pie-Befehle, die die Suche nach der gewünschten Kontur unterstützen. Detaillierte Informationen finden Sie auf den unten aufgeführten Referenzseiten.

Wenn die Führungskurve neu aufgebaut wurde, wird der Werkzeugweg automatisch neu berechnet.
