Programmierstandards
Befehl
Im Programming defaults Dashboard werden alle Attribute für die Projekteinstellung und für die Programmierung des Werkzeugwegs festgelegt. Für jedes Attribut kann hier der Standardwert eingestellt werden, der bei der Programmierung des Werkzeugwegs verwendet wird.
Es versteht sich von selbst, dass eine große Anzahl der Attribute technologieabhängig ist. Die Software sieht eine Reihe von allgemeinen Attributen sowie eine Reihe von technologiespezifischen Attributen vor. Darüber hinaus kann der Inhalt der Programmierstandards mit kundenspezifischen Technologieattributen erweitert worden sein. Diese Seite verwendet lediglich ein Beispiel des Dashboards, um dessen Inhalt und Funktionalität zu beschreiben.

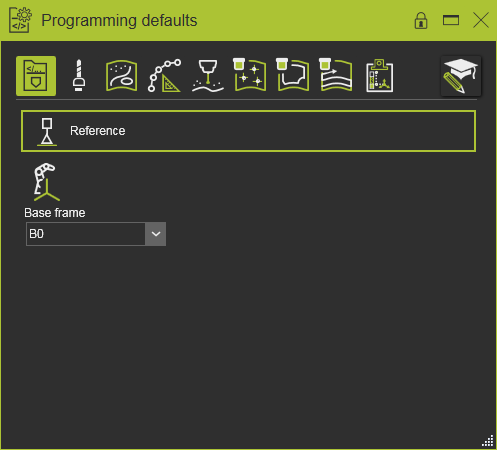

Das Dashboard zeigt zwei Bereiche. Die horizontale Reihe oben ist die Tech-Tab-Reihe. Unterhalb der horizontalen Linie wird der Inhalt eines ausgewählten Tech-Tabs angezeigt.
Programmier-Registerkarten
Die ersten vier Tech-Tabs sind für alle Technologien gemeinsam. Sie enthalten identische oder gleiche Attribute, die für die Technologie gelten. Der fünfte Tech-Tab ist das Hauptkapitel der Technologie. Anschließend zeigt die Tech-Tab-Reihe die einzelnen Rezeptkapitel, die für die Programmierung des Werkzeugwegs für diese Technologie verfügbar sind. Eine Technologie kann mehrere Rezepte haben. Nur wenn die Technologie nur ein einziges Rezept unterstützt, werden dessen Attribute unter dem Technologie-Tech-Tab aufgeführt. Die Reihe wird durch mögliche spezielle oder erweiterte Tech-Tabs ergänzt.
| Technologie-Registerkarte | Beschreibung | Bemerkung |
|---|---|---|
| Gemeinsam | ||
 Program base | Die Projektbasisinformationen zur Programmierung eines Werkzeugwegs. | |
 Tool data | Informationen über das verwendete Werkzeug und dessen Einrichtung. | |
 Manufacturing geometry | Vorbereitung zur Erzeugung der Fertigungsgeometrie aus der Prozessgeometrie. Attribute zur Definition geometrischer Modifikationen und Randbedingungen. | |
 Toolpath calculation | Bedingungen zur Berechnung des Werkzeugwegs, wie z. B. Werte zur Konturapproximation. | |
| Technologie | ||
 Technology base | Die Hauptattribute der angewendeten Technologie. | Das Symbol stellt die Technologie dar. |
| Rezepte | ||
 Recipe | Die spezifischen Attribute, die angewendet werden, wenn innerhalb der Technologie dieses Rezept zur Programmierung des Werkzeugwegs verwendet wird. | Optional. Der Abschnitt kann keine bis mehrere Rezepte enthalten. |
| Zusätzlich | ||
 Operation linking | Spezifikation der Übergangsbewegung zwischen zwei aufeinanderfolgenden Arbeitszyklen. | |
 Toolpath quality | Spezifikation der Kriterien und Definitionen für die Bewertung der Werkzeugbahnqualität. | Der spezifische Inhalt dieses Technik-Tabs wird auf einer separaten Seite beschrieben. Siehe die Seite Technik-Tab Werkzeugwegqualität. |
 Automatic path optimization | Spezifikation der Kriterien und Definitionen für die automatische Werkzeugwegoptimierung. | Der spezifische Inhalt dieses Technologiereiters wird auf einer separaten Seite beschrieben. Siehe die Seite Technologiereiter automatische Werkzeugwegoptimierung. |
Jeder Tech-Tab verfügt über mindestens einen Container. Ein solcher Container ist eine Gruppe von Attributen mit zusammenhängendem Inhalt. Container können erweitert werden, um ihren Inhalt anzuzeigen, oder eingeklappt werden, um die Anzeige zu minimieren.
 |  | |

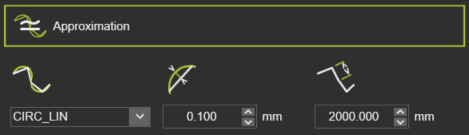

| Eingeklappt | Erweitert |
Im Attribut- und Dashboard-Bereich ist ein Kreis-Menü vorhanden.
Es wird dringend empfohlen, alle Einstellungen in den Programmierstandardeinstellungen festzulegen, bevor die Generierung erfolgt. Werkzeugweg, da nicht alle Eigenschaften oder Attribute einen bestehenden Werkzeugweg dynamisch aktualisieren. nachdem sie in diesem Dashboard geändert wurden.
Expertenattributmodus
Um den Benutzer nicht mit einer großen Anzahl von Attributen zu überladen, sind einige davon standardmäßig ausgeblendet. Mit dem Expert attributes mode-Schalter werden diese weniger häufig verwendeten, erweiterten Attribute zusammen mit den allgemeinen Attributen angezeigt.
 |  | |

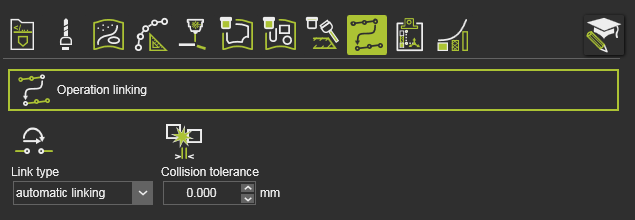

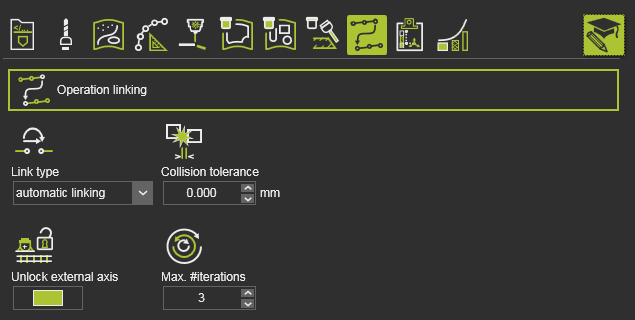

| Normalmodus | Expertenmodus |
