Dateimanager

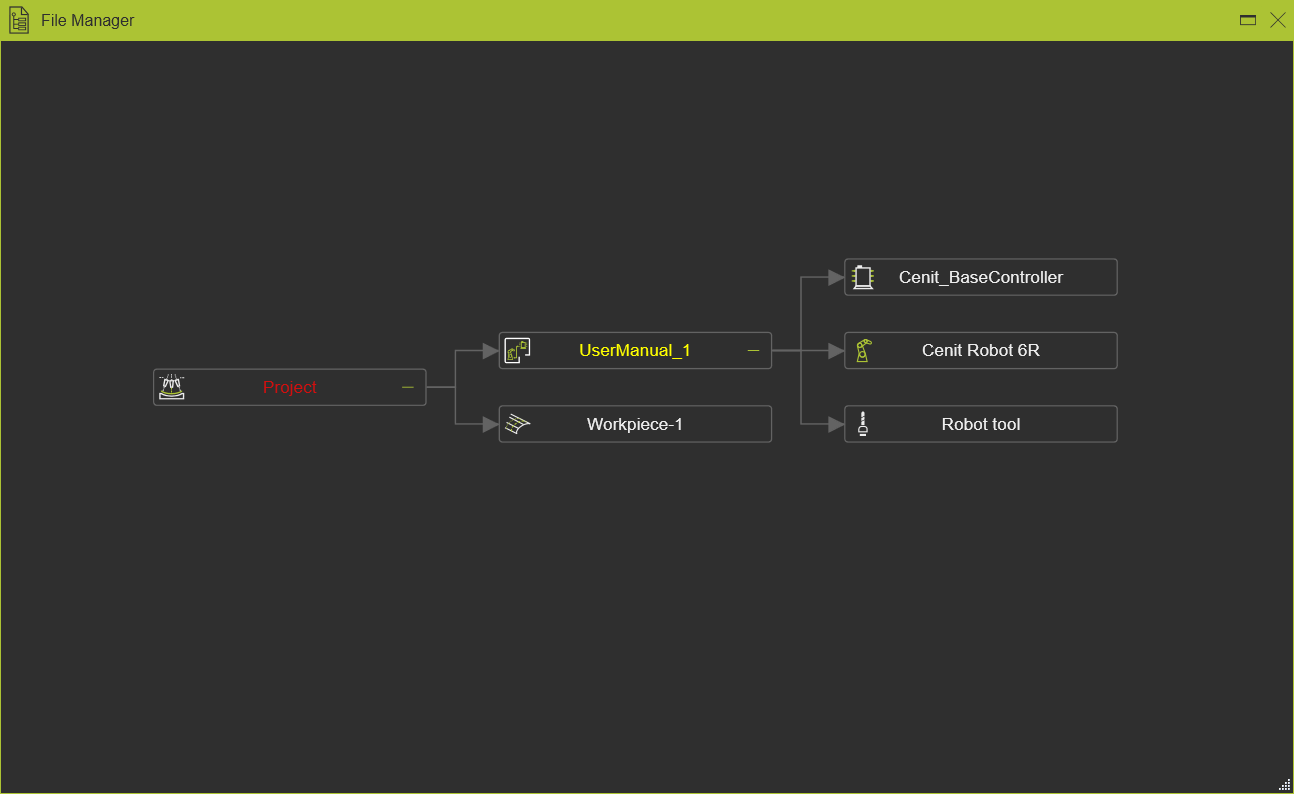

Der Datei-Manager ist ein Fenster, das alle (geöffneten) Dokumente in der laufenden Sitzung anzeigt.
Dateibaumdiagramm

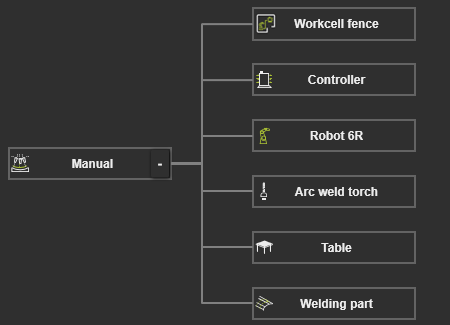

Der Graph zeigt alle in der Sitzung geladenen Dateien und die Beziehung zwischen diesen Dateien, wie im folgenden Beispiel dargestellt.
Jedes grafische Objekt zeigt den Namen des Dokuments an, der bei der Erstellung vergeben wurde oder unter dem es auf der Festplatte gespeichert wurde, einschließlich einer grafischen Darstellung des Komponententyps (Ressource, Steuerung, Werkstück usw.). Layout- und Dokumentdateien haben in der Regel untergeordnete Elemente. Die grafische Verknüpfungsstruktur der untergeordneten Elemente kann mit dem -- und +-Symbol erweitert oder reduziert werden. Außerdem erscheint bei jedem Element ein Pie-Menü, das einige Dateiverwaltungsfunktionen ermöglicht.
Das Schweben über einem Knoten zeigt den vollständigen Speicherpfad und den Namen des Dokuments an, wie im folgenden Beispiel dargestellt.
Das Gedrückthalten der left mouse button ermöglicht das Verschieben des Baums. Das Drücken der Ctrl-key in Kombination mit der scroll wheel der Maus vergrößert oder verkleinert die Baumgrafik.

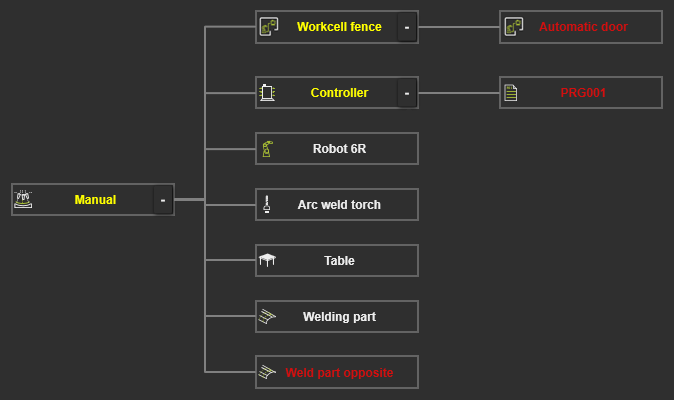

Signalfarben werden im Layout-Graph verwendet, um einen bestimmten Zustand der Dokumente anzuzeigen, wie im folgenden Beispiel dargestellt.
Die gelbe Farbe zeigt eine Änderung in der Projektstruktur an. Dies bezieht sich typischerweise auf eine Hinzufügungs- oder Entfernungsaktion eines Elements innerhalb des Projekts oder Layouts. Jeder übergeordnete Knoten einer solchen Aktion wird gelb eingefärbt.
Dokumente, die in älteren Versionen der Software erstellt wurden, könnten während des Ladevorgangs aufgrund von Verbesserungen der Softwareinfrastruktur aktualisiert worden sein. Diese Dokumente werden ebenfalls in Gelb markiert, um den Benutzer auf diese Situation aufmerksam zu machen. werden aufgrund von Verbesserungen der Softwareinfrastruktur geladen. Diese Dokumente werden ebenfalls markiert in Gelb, um den Benutzer auf diese Situation aufmerksam zu machen.
Die rote Farbe kennzeichnet ein Dokument innerhalb des Layouts, das noch nicht gespeichert wurde.
Beim Laden einer .cendoc-Datei werden alle Dokumente rot markiert. Da eine .cendoc-Datei nicht lädt Die einzelnen Elementdokumente wurden noch nicht einzeln gespeichert.
