3D-Zuschneiden

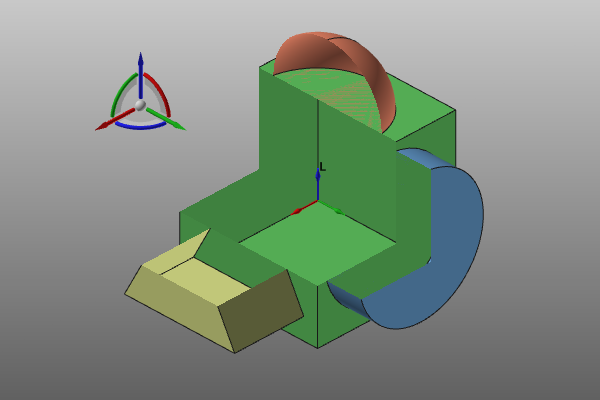

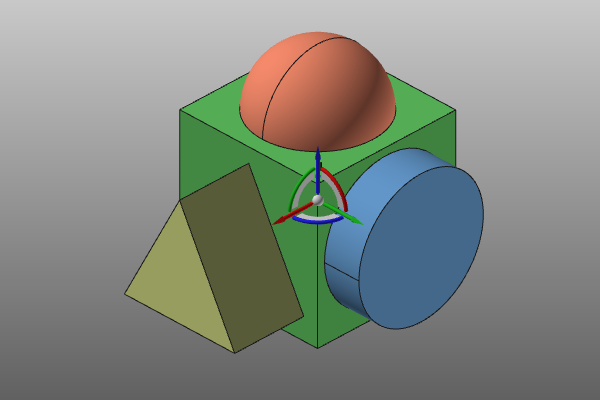

3D-Clipping ist die Option, die 3D-Geometrie an einer Hauptebene des Manipulators zu schneiden und nur eine Seite dieser Geometrie anzuzeigen. Dies ermöglicht es, selbst in eine komplexe Struktur hineinzuschauen, um Details zu erkennen, die aus einer Standard-Kameraperspektive für den Benutzer verborgen sind.

Im Pie-Menü des Manipulators erscheint der Befehl Clipping.

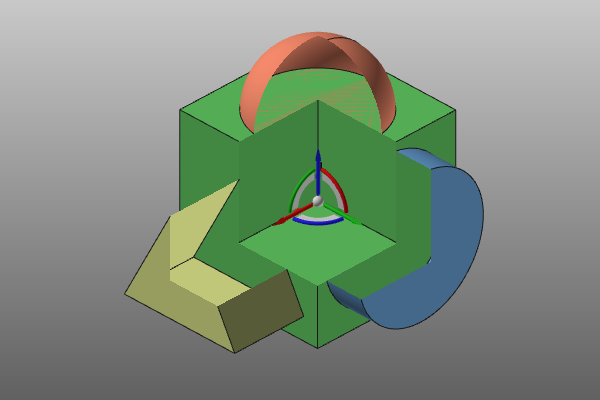

Der Swap all clipping planes Befehl erstellt eine Schneidebox aus den drei Hauptebenen der Vorrichtung. Die Box schneidet die Geometrie in der 3D-Ansicht. Die andere (negative) Seite bleibt sichtbar.

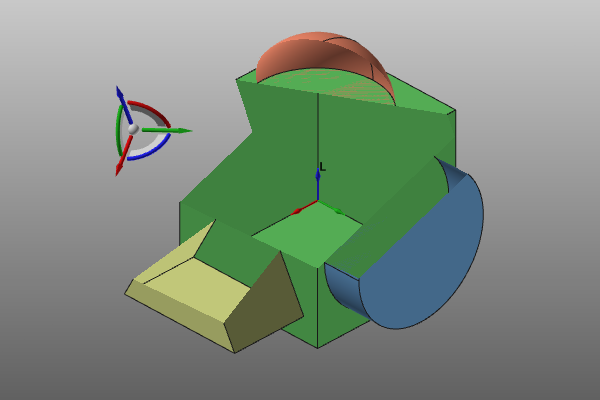

Das Clipping ist mit dem Manipulator verknüpft. Das bedeutet, dass sich beim Bewegen des Manipulators während des aktiven Clippings das Schneideergebnis an der Geometrie dynamisch ändert.

Die erneute Anwendung des Befehls deaktiviert die Clipping-Ebenen und führt zu einer normalen 3D-Ansicht der Geometrie.
