Einstufige Werkstückserstellung
![]()
Die Erstellung eines Einzel-Schritt-Werkstücks ist kein typischer Befehl und auch kein Knopf, den man drücken kann. Es handelt sich um eine automatisierte Abfolge mehrerer Tätigkeiten, die normalerweise Schritt für Schritt ausgeführt werden müssen, um ein Werkstück von Grund auf neu zu bauen, nun aber in einer einzigen Aktion kombiniert werden.
Erstelle das Werkstück
Von jedem Dateibrowser aus kannst du eine CAD-Datei in die laufende Sitzung ziehen. Normalerweise würde dies die Geometrie für weitere Aktionen importieren.
Der Schlüssel, um automatisch ein vollständiges Werkstück aus diesen CAD-Daten zu erstellen, besteht darin, die Datei in die Sitzung zu ziehen, während die
Taste (von Workpiece) gedrückt bleibt. Beim Freigeben der Datei führt das System die notwendigen Schritte aus, um aus den importierten Daten ein neues Werkstück zu erstellen.
-
Ein neues Werkstückobjekt wird erstellt.
-
Alle Geometrien aus der CAD-Datei werden mit der Wurzel des CAD-Ursprungs importiert.
-
Die gesamte Geometrie ist am Werkstück befestigt.
-
Der Anfangsname des Werkstücks wird aus der CAD-Datei abgelesen.
-
An der Wurzel wird ein mechanischer Kindadapter erstellt, um das Werkstück mit einer unterstützenden Ressource zu verbinden.
![]() | ![]() | |

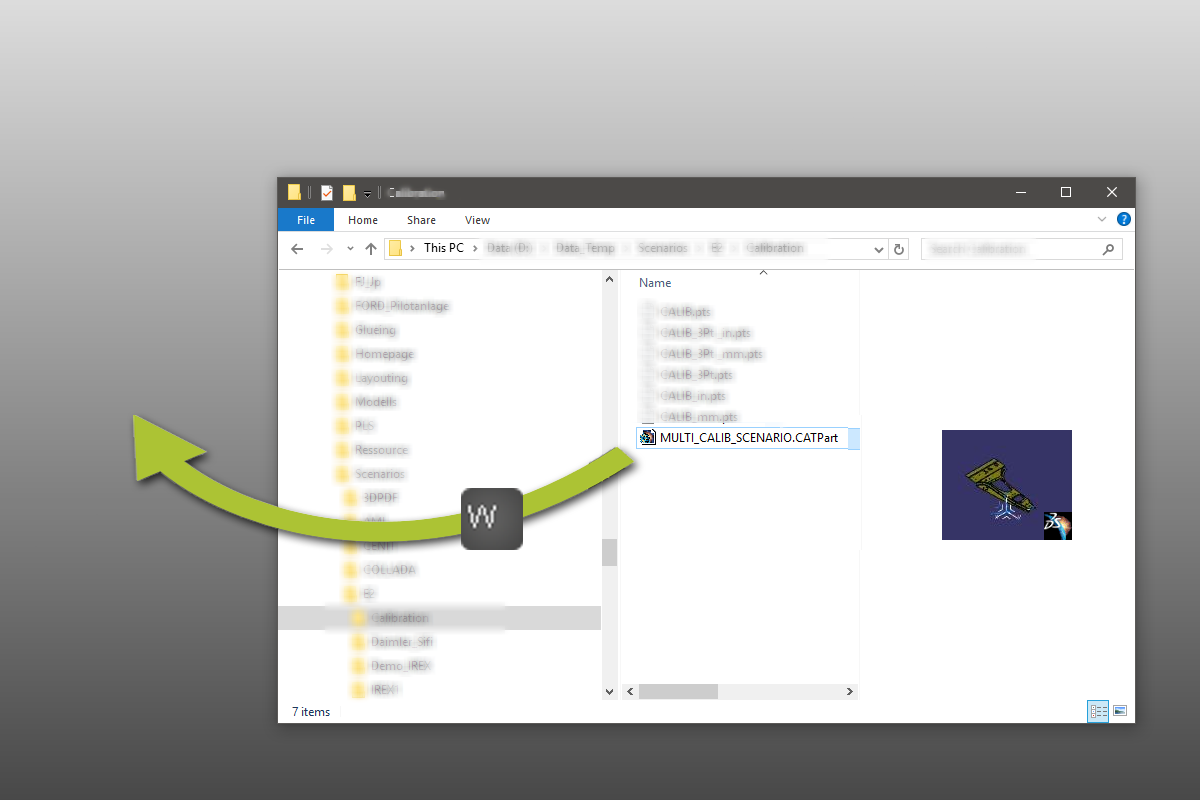

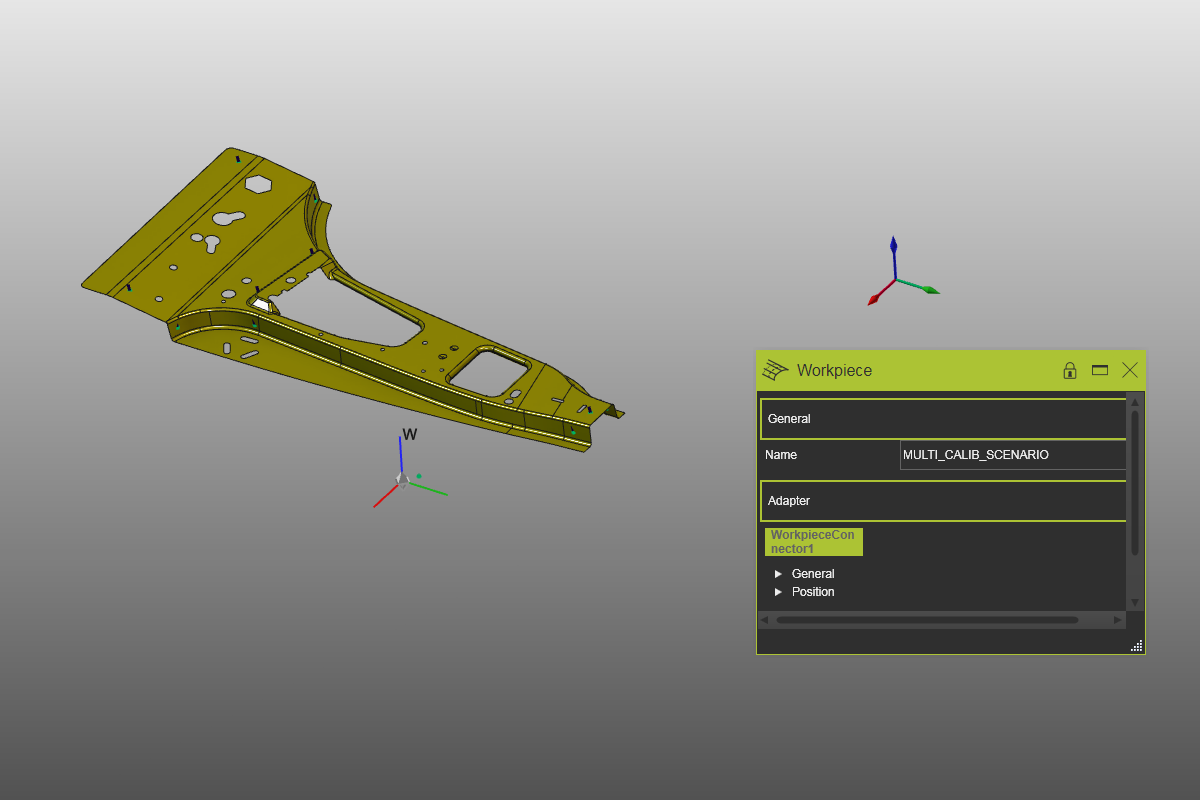

| Datei & Drop mit gedrückter W-Taste ziehen | Ergebnis |
Dieser Ansatz, das Werkstück mit einem einzigen Schritt zu bauen, ist nicht auf das Werkstück beschränkt Vorbereitungswerkbank. Es kann auch in jeder anderen Werkbank ausgeführt werden.
Erstelle das Werkstück in einem Projekt
Innerhalb eines Layouts oder Projekts kann die Einzelschritt-Erstellungsmethode sogar intelligenter ausgeführt werden als auf Werkstücksebene.
Wenn die CAD-Daten stattdessen im 3D-Raum abgegeben werden, aber überall auf einer Ressource, die Werkstücksverbindungen akzeptiert, wird das Werkstück nicht nur importiert, sondern auch auf der empfangenden Ressource positioniert, wo der mechanische Kinderadapter des Werkstücks mit dem Ressourcen-Elternadapter verbunden ist.
![]() | ![]() | ![]() | ||

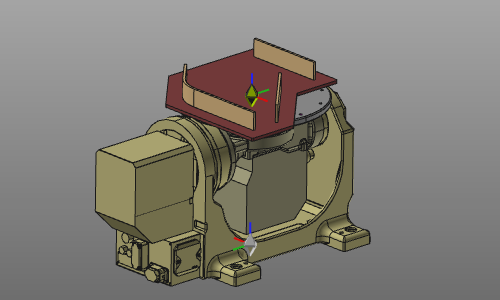

| Ressource im Layout | Abwurf auf Ressource | Werkstück erstellt und verbunden |
Positioniere den mechanischen Unteradapter des Werkstücks neu
Wenn die CAD-Daten mit der oben beschriebenen Methode importiert wurden, wurde das Werkstück entsprechend gebaut. Der mechanische Unteradapter wird im Wurzelrahmen des Werkstücks hergestellt. Diese Position ist möglicherweise nicht ideal, um das Werkstück auf ein unterstützendes Ressourcengerät wie einen Positionierer zu setzen.
Um die Platzierung des mechanischen Adapters zu verbessern, ist eine Abkürzungsfunktion mit der Kombination
+
verfügbar. Unter Verwendung des Wurzelrahmenkoordinatensystems als Referenz wird eine Begrenzungsbox um das Werkstück berechnet. Der Adapter wird dann in der Mitte der unteren XY-Ebene dieser Begrenzungsbox positioniert. Daher könnte sich seine Position ändern, seine Ausrichtung bleibt wie zuvor.
![]() | ![]() | |

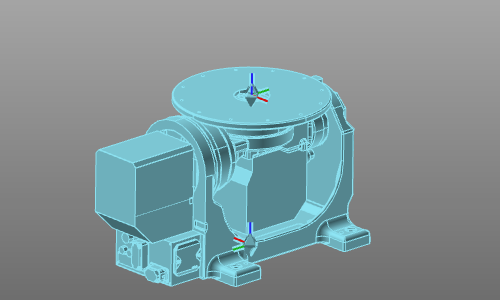

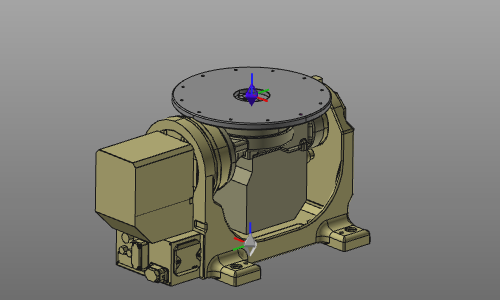

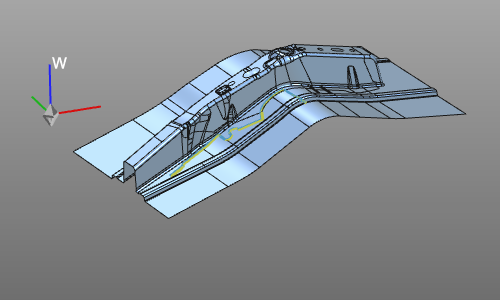

| Ursprüngliche Situation | Neupositionierter Adapter |
