Geteilte Ansicht
Der Split Screen Befehl ermöglicht es, die 3D-Ansicht in mehrere Fenster zu teilen, um das 3D-Modell gleichzeitig aus verschiedenen Hauptkamerapositionen zu betrachten.
Die 3D-Ansicht verfügt über 8 verschiedene Bildschirmaufteilungen:
| Symbol | Beschreibung |
|---|---|
 | Einzelnes Fenster Horizontale und vertikale Aufteilung in vier Fenster Vertikale Aufteilung in zwei Fenster Vertikale Aufteilung plus horizontale Aufteilung des rechten Fensters Horizontale Aufteilung in zwei Fenster Horizontale Aufteilung plus vertikale Aufteilung des unteren Fensters Vertikale Aufteilung plus horizontale Aufteilung des linken Fensters Horizontale Aufteilung plus vertikale Aufteilung des oberen Fensters |
Beim Wechsel zu einem Mehrfensterstil wird der Bildschirm in die ausgewählte Anzahl von Fenstern aufgeteilt. Jedes Fenster wird entsprechend dem Stil in gleich große Bereiche unterteilt. Die Fenster werden durch einen weiß gefärbten Rand getrennt, der mit der linken Maustaste ausgewählt und nach oben und unten oder nach links und rechts gezogen werden kann, um die Fenstergröße manuell zu ändern.
Das erste Fenster eines Mehrfensterstils behält dieselbe Kameraperspektive (Richtung und Zoomfaktor) wie vor der Änderung des Fensterstils bei. Alle anderen Fenster werden mit einer dimetrischen Kameraperspektive erzeugt, wobei jedes zusätzliche Fenster die dimetrische Ansicht durch eine 90°-Drehung um die Z-Achse verändert.

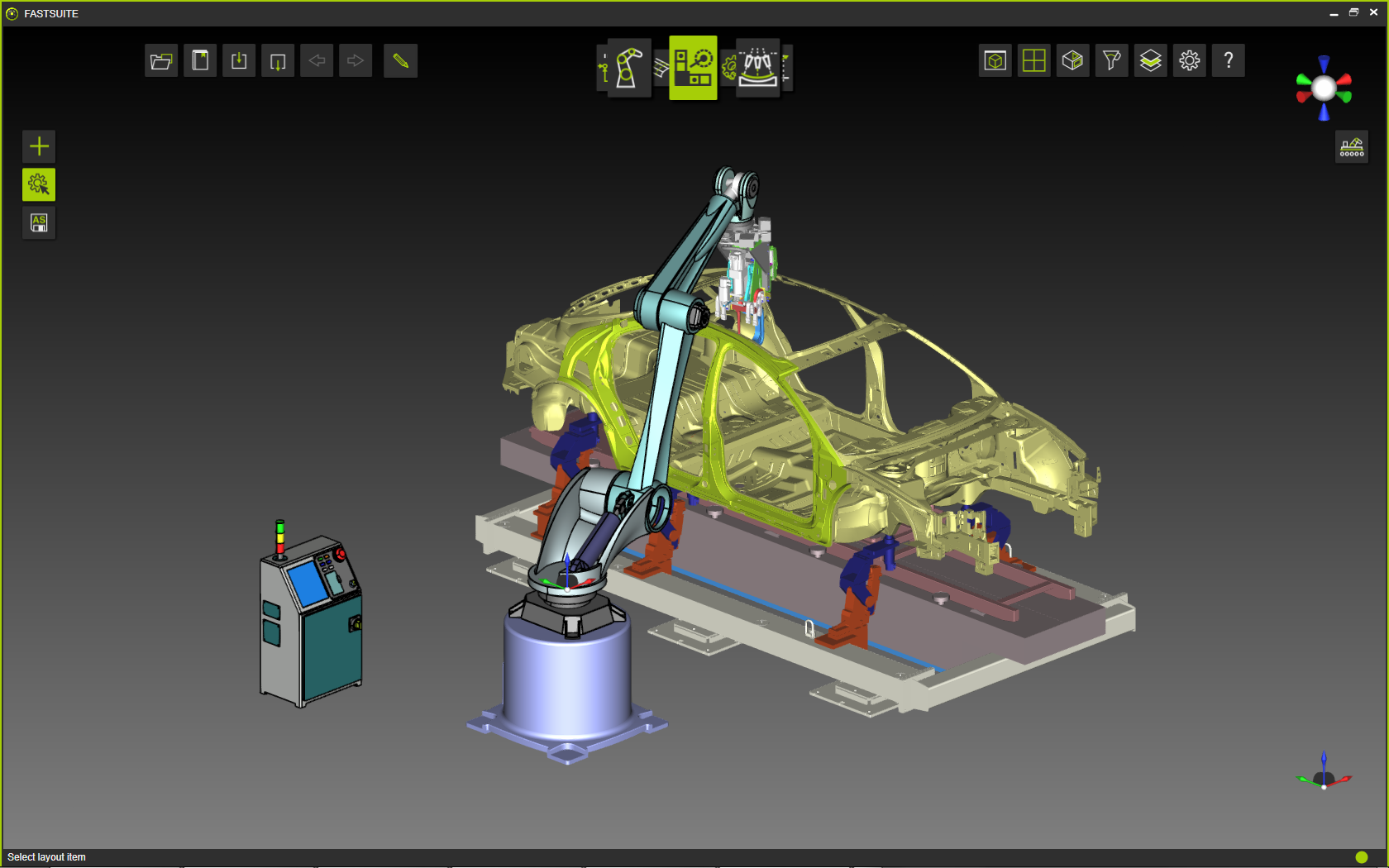

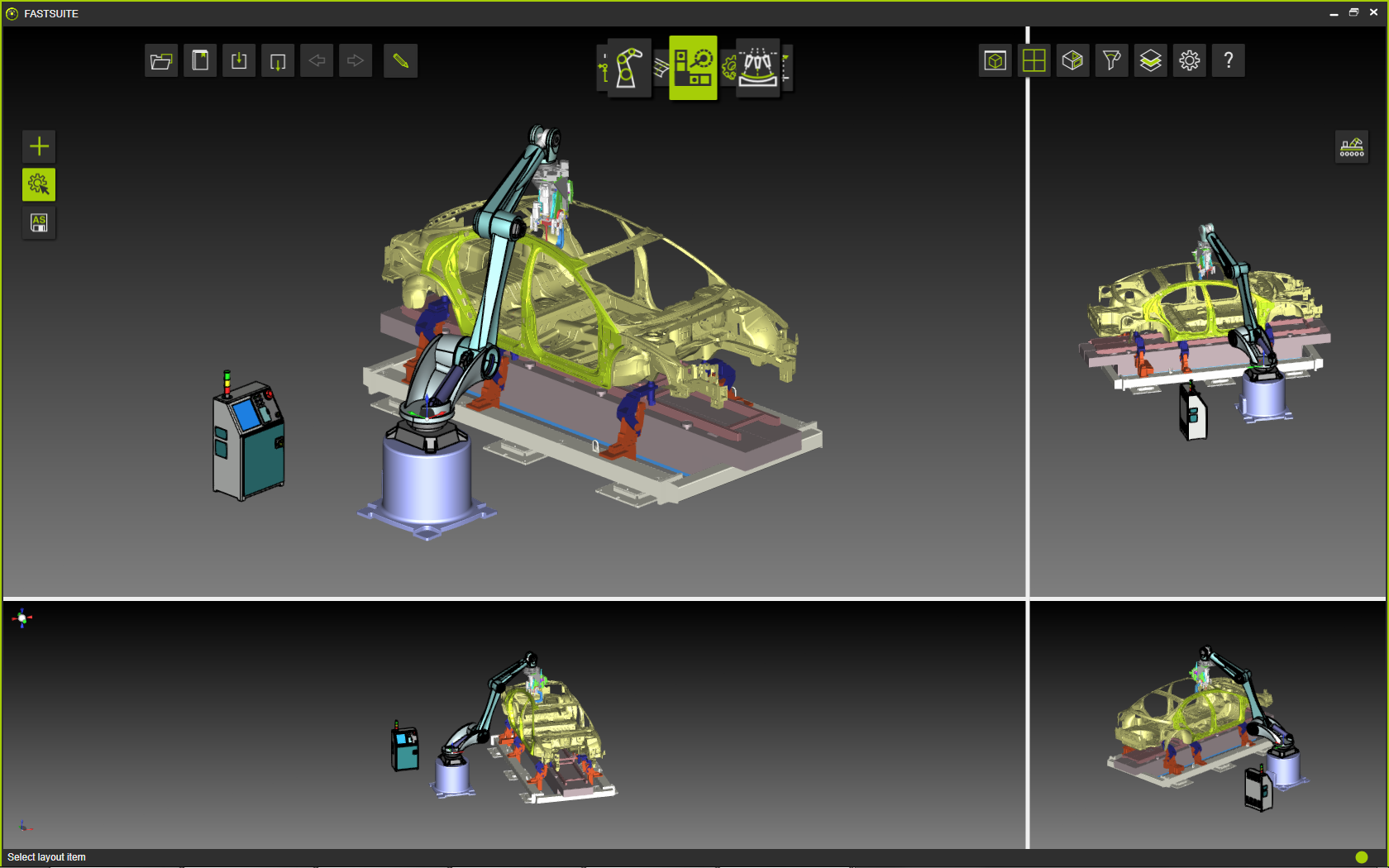

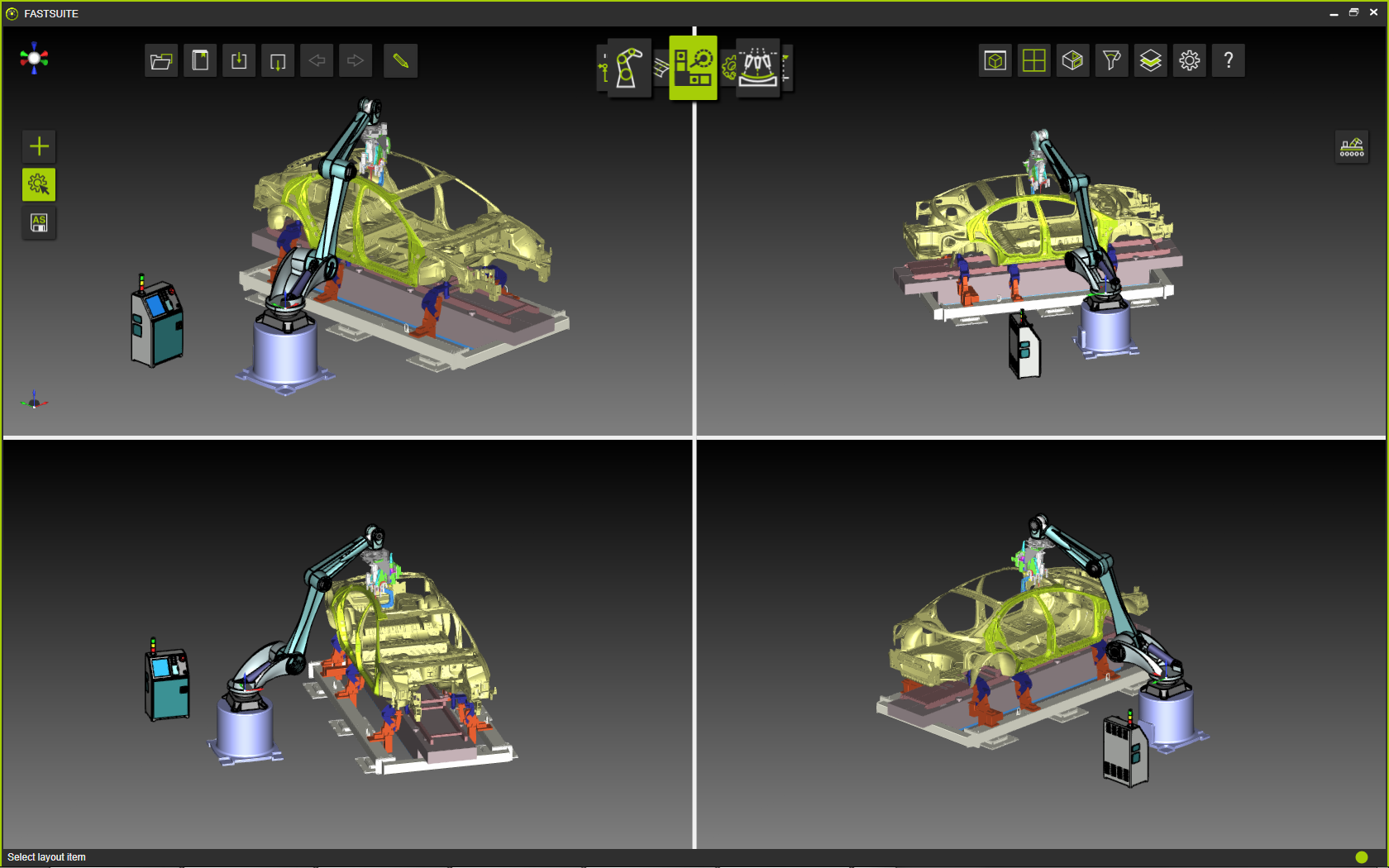

| Ein Fenster | Vier Fenster Standardgröße | Vier Fenster manuelle Größe |
|---|---|---|
 |  |  |
Für jedes angezeigte Fenster wird ein separates 3D-Ansichts-Layout erzeugt. Das bedeutet, dass jedes Fenster über eigene 3D-Manipulationsoptionen einschließlich des View Compass verfügt. Sobald sich die Maus im Fenster befindet, wird dieses Fenster automatisch aktiv und alle 3D-Manipulationen werden dort angewendet. Man kann beobachten, dass sich der View Compass mit der Maus zum aktiven Fenster bewegt.
Die Mehrfensteroption darf nicht mit einer Mehrdokumentensituation verwechselt werden, bei der verschiedene Modelle werden gleichzeitig geladen und in separaten Fenstern angezeigt. Diese Version der Die Mehrfensteroption darf nicht mit einer Mehrdokumentensituation verwechselt werden, bei der verschiedene Modelle gleichzeitig geladen und in getrennten Fenstern angezeigt werden. Diese Version der Software unterstützt diese Möglichkeit nicht.
