Prozessgeometrie
Prozessgeometrie

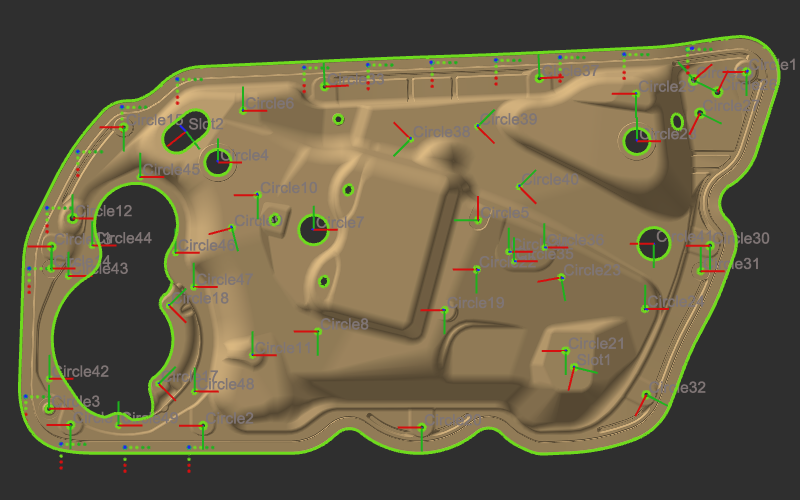

Prozessgeometrie ist ein Attribut, das sich auf die Geometrie des Werkstücks bezieht und zur Erstellung von Steuerungsprogrammen für Fertigungsprozesse verwendet wird, die auf die Geometrie angewendet werden. Die Erzeugung dieser Prozessgeometrie ist zwingend erforderlich, um ein solches Fertigungsprogramm erstellen zu können. Wenn das (gesamte) Werkstück für den Transport und andere Materialhandhabungsprozesse verwendet wird, ist die Erstellung der Prozessgeometrie nicht erforderlich.
FASTSUITE Edition 2 unterstützt drei Arten von Prozessgeometrien, die direkt von der Werkstückgeometrie abgezogen werden können:
-
punktbasiert
-
konturbasiert
-
flächenbasiert.
Eine spezielle Funktion unterstützt die Erstellung von zweidimensionalen regelmäßigen und primitiven Formen, die vom Werkstück subtrahiert werden, wie Kreise und Rechtecke.
Darüber hinaus steht eine Importfunktion zur Verfügung, um diese Informationen direkt aus externen Daten zu lesen und in Prozessgeometrie-Objekte umzuwandeln.
Prozessgeometrie kann in der Werkstückvorbereitung und im Offline-Programmieren Arbeitsbereich erstellt oder bearbeitet werden.
