Vorrichtungseigenschaften - allgemeine Parameter

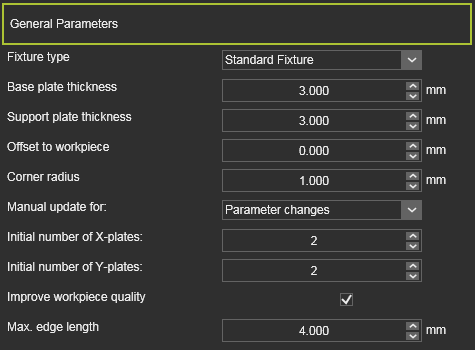

Allgemeine Parameter

Dieser Container enthält die allgemeinen Eigenschaften der Vorrichtung, einige Basisabmessungen, die für alle Platten gelten, sowie das globale Design der Vorrichtung.

Attribut		Beschreibung	Bemerkung
Vorrichtungstyp		The base design of the fixture. Select from:
Dicke der Grundplatte		Die Dicke der Grundplatte.	Wert ≥ 1,0 mm.
Dicke der Stützplatte		Die Dicke aller Stützplatten.	Wert ≥ 1,0 mm.
Versatz zum Werkstück		Der Versatz (Abstand) der Kontur der Stützplatte zum Werkstück.	Wert ≥ 0 mm.
Eckenradius		Der Eckradius an der Stützplatte zwischen dem oberen Kontur und den vertikalen Seiten.	Wert ≥ 0 mm.
Manuelle Aktualisierung für		A manual update of the fixture has to be triggered after:	Die automatische Aktualisierung berechnet die Vorrichtung nach jeder Änderung neu. Eine manuelle Interaktion ist dann nicht erforderlich.
Anfängliche Anzahl der X- / Y-Platten		Die Anzahl der Platten in X- und Y-Richtung, die bei der anfänglichen Berechnung der Vorrichtung erstellt werden.
Verbesserung der Werkstückqualität		Option zur Verbesserung der Stützform der Vorrichtung, um sie an das Werkstück anzupassen, das sie trägt.	Die dreieckige Tessellierung des Werkstücks (beim Import) kann dazu führen, dass die Kontaktfläche der Auflageplatte lokal nicht korrekt mit der Form des Werkstücks übereinstimmt. Eine erneute Tessellierung des Werkstücks mit angepasster Dreieckskantenlänge kann diese Situationen verbessern. Dies kann bei Werkstücken mit gekrümmten Formen und Werkstücken mit größeren, vertikalen ebenen Flächen auftreten. Beachten Sie, dass diese Option eine lange Rechenzeit in Anspruch nehmen kann und die Ergebnisdaten stark an Größe zunehmen können.
Max. Kantenlänge		Die maximale Größe der (dreieckigen) Tessellationselemente.	Empfehlung, eine Kantenlänge zu verwenden, die dem Dickenwert der Stützplatten entspricht oder nahekommt. Ein Wert von 0 (null) führt nicht zur Neutessellierung.
