Fügen Sie eine Stützplatte mit der angegebenen Länge hinzu

Mit dem Add support plate with length Befehl kann eine neue Stützplatte mit vordefinierter Länge zum Vorrichtungsdesign hinzugefügt werden. Ein kleines Fenster erscheint, um die erforderliche Länge einzugeben. Diese Länge bezieht sich auf den werkstücktragenden Bereich der Platte, nicht auf deren Gesamtlänge.

Die neue Stützplatte wird unter Verwendung der Position und Ausrichtung des Manipulators als Referenz erstellt.

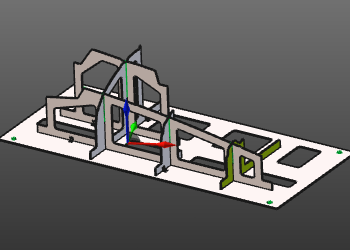

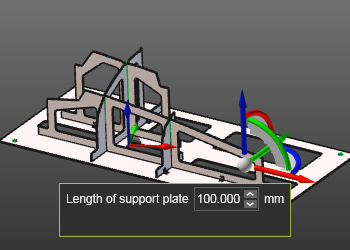

Position & Länge	Hinzugefügte Platte

Wenn der Befehl auf der U- oder V-Achse des Manipulators ausgeführt wird, wird in dieser Richtung eine neue Vorrichtung erstellt. Wenn der Befehl auf dem Mittelpunkt des Manipulators ausgeführt wird, werden zwei neue Vorrichtungen erstellt; eine in U- und eine in V-Richtung.
