Bewertung der Werkzeugwegqualität
Befehl
Der toolpath quality evaluation ist kein einzelner Befehl. Es handelt sich um eine integrierte Lösung, die in jedem Schritt einer Werkzeugweg-Erstellungs- und Änderungsaktion ausgeführt wird.
Aktivierung
Die Auswertung selbst wird automatisch durchgeführt. Welche Kriterien bei der Auswertung berücksichtigt werden, wird in den Programmier-Standardeinstellungen oder im Dashboard des aktiven Programms festgelegt.

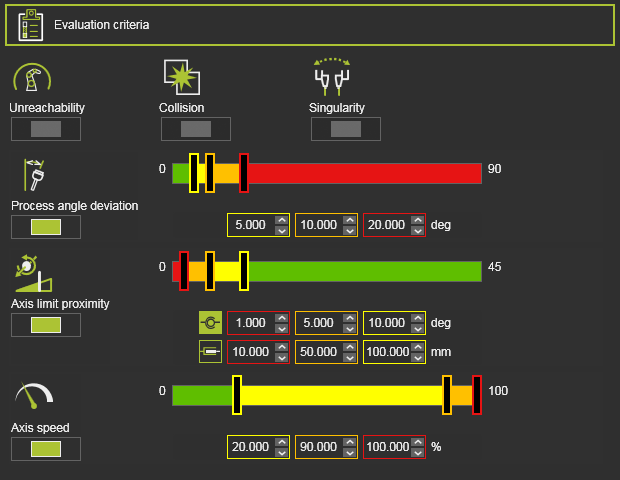

Im Technik-Tab Werkzeugwegqualität sind alle verfügbaren Kriterien für die aktuell angewandte Technologie aufgeführt.
Jedes Kriterium verfügt über einen Schaltknopf, um das Kriterium in die Bewertung einzubeziehen oder daraus auszuschließen. Durch einfaches Drücken des Knopfs wird der Zustand von Einbeziehen auf Ausschließen und umgekehrt geändert. Mit einer Ausnahme jedoch: Einige Kriterien können standardmäßig vom System aktiviert sein und können nicht deaktiviert werden. Die Kollisionsbewertung wird über den Analyse-Schalter in der Symbolleiste des Simulationsplayers aktiviert.
Es gibt zwei Arten von Kriterien: solche, die nur einen Wahrheitswert (true oder false) zurückgeben, und solche, die einen gemessenen oder berechneten Wert liefern, der anschließend gegen einen Zielqualitätsbereich validiert wird.
Der gesamte Bewertungsbereich wurde in farbige Abschnitte unterteilt. Jede Farbe repräsentiert ein spezifisches Qualitätsniveau. Die Grenzwerte jedes Bereichs können entweder durch Verschieben des Farbschiebereglers in der Leiste oder durch direkte Bearbeitung der Werte unterhalb der Schieberegelleiste geändert werden.
Störungsmeldung
Das aktive Programm und das Toolpath-Monitor-Dashboard zeigen das Ergebnis der Qualitätsbewertung an. Alle verfügbaren Kriterien sind in der Vorfallliste enthalten.
Das Vorfall-Symbol informiert über das Bewertungsergebnis dieses spezifischen Kriteriums.
| Qualitätsstufe | |
 | Gut (grün) Der Wertebereich des Kriteriums, der als gut definiert ist. Es besteht keine Notwendigkeit zur Verbesserung. |
 | Akzeptabel (gelb) Der Wertebereich des Kriteriums, der als akzeptabel definiert ist. Obwohl das Ergebnis akzeptabel ist, wird empfohlen, hier Verbesserungen vorzunehmen. |
 | Kritisch (orange) Der Wertebereich des Kriteriums, der als kritisch definiert ist. Es wird dringend empfohlen, den Werkzeugweg zu ändern, um ihn zu verbessern. |
 | Ungültig (rot) Der Wert (und darüber) des Kriteriums, der als nicht akzeptabel definiert ist. Es ist zwingend erforderlich, den Werkzeugweg zu ändern, um ihn zu verbessern. |
| Anzeige | |
 | Black Pressing the button switches the incident display on or off. When turned off, the button is black.  Not displaying an incident does not mean that the incident does not exist! |
 | Ausgegraut Die Kriterien wurden nicht ausgewertet. |
Die Auswertung wird stets für alle einzelnen Werkzeugbahnpositionen des gesamten Programms durchgeführt. Zwischenfälle können jede Qualitätsstufe aufweisen, offensichtlich können an derselben Position mehrere Zwischenfälle auftreten. Diese Zwischenfallliste zeigt immer die schwerwiegendste Qualität der gefundenen Ergebnisse an, von ungültig (oder Fehler) bis hin zu gut.
Über die Schaltfläche „Incident“ kann ein Kreis-Menü geöffnet werden.
Zeigen Sie die Vorfälle aller Kriterien an
Nur die Vorfälle der ausgewählten Kriterien anzeigen
Qualitätsanzeigeebene
Die Anzeige des Qualitätsniveaus ist ein Selektor zur Definition, welche Qualitätsniveaus angezeigt werden. Mit anderen Worten: Die Werkzeugweg-Elemente, die Operationen, die Operationsgruppen und die Programminformationen werden entsprechend den Ergebnissen der Qualitätsbewertung farblich dargestellt.
Aus der Dropdown-Liste kann die bevorzugte Anzeigeebene eingestellt werden.
 | Nur die Fehlerstufe anzeigen. |
 | Zeigen Sie die Fehler- und Kritikalitätsstufen an. |
 | Alle Qualitätsstufen anzeigen. |
Das Nichtanzeigen eines Qualitätsniveaus bedeutet nicht, dass Vorfälle mit diesem bewerteten Niveau nicht existieren. existieren!
Qualitätsanzeige in 3D
Vorfälle werden üblicherweise in den Dashboards Aktives Programm und Werkzeugweg-Monitor angezeigt. Mit der Optionsschaltfläche auf der rechten Seite der Anzeigeebene werden die Vorfälle auch auf dem 3D-Werkzeugweg markiert.
Die Werkzeugweg-Elemente, die eine Qualitätsstörung oder mehrere Störungen aufweisen, werden mit dem höchsten festgestellten Störungsgrad eingefärbt.
Das Schweben über einem Element öffnet ein Pop-up-Fenster mit detaillierten Informationen zu den Vorfällen an diesem Element.
Die Qualitätsanzeige auf dem 3D-Werkzeugweg kann auch mit der ein- oder ausgeschaltet werden.
Tastenkombination.
Qualitätsanzeige im Dashboard des aktiven Programms

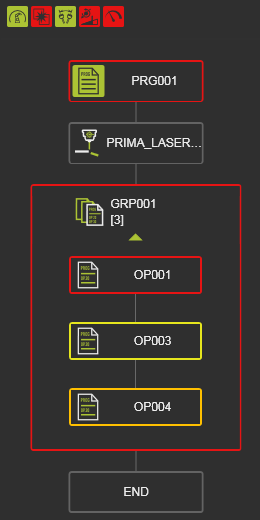

Im Dashboard des aktiven Programms wird der Vorfalllevel im Flussdiagramm des Programms angezeigt.
Da in diesem Dashboard keine Werkzeugweg-Elemente aufgeführt sind, ist der Vorfallstatus nur bei den Operationen, den Operationsgruppen und im Programm sichtbar. Die Qualität an den einzelnen Werkzeugweg-Positionen kann hier nicht analysiert werden.
Der angegebene Qualitätsgrad ist der höchste gefundene Wert, der aus allen untergeordneten Elementen ermittelt wurde.
Beispielsweise gilt: Wenn nur eine Werkzeugwegposition einen Fehler aufweist, meldet die zugehörige Operation einen Fehler, die übergeordnete Operationsgruppe meldet einen Fehler und das Programm meldet einen Fehler.
Qualitätsanzeige im Toolpath-Monitor-Dashboard

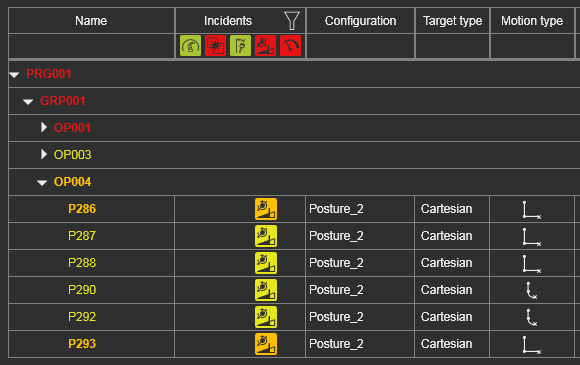

Im Toolpath-Monitor-Dashboard wird auf jeder Position des Werkzeugwegs die Vorfallstufe angezeigt. Im Falle von Vorfällen an einer Position wird jeder Vorfall durch sein Symbol mit der Farbe des bewerteten Qualitätsniveaus dargestellt, und der Positionsname wird in der Farbe des höchsten ermittelten Qualitätsniveaus geschrieben.

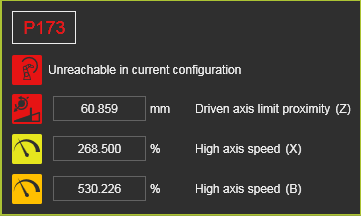

Das Schweben über einem Vorfall öffnet ein Pop-up-Fenster mit detaillierten Informationen über den Vorfall.

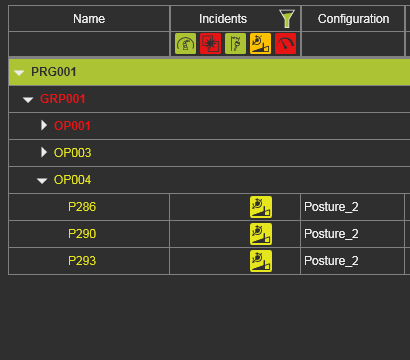

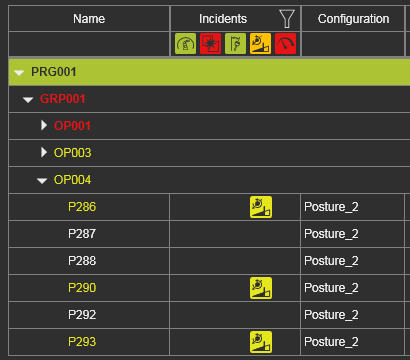

Die Kopfzeile der Vorfalltabelle enthält eine Filteroption. Durch Drücken des Filtersymbols werden alle Positionen ausgeblendet, die nicht dem Anzeigelevel und dem Vorfallanzeigestatus entsprechen.
| Ungefiltert | Gefiltert |
|---|---|
 |  |
Qualitätsanzeige bei Unterprogrammen
Programme werden mit den Kriterien und Werten bewertet, wenn das Programm aktiv ist. Beim Einbinden eines Programm als Unterprogramm in einem anderen Hauptprogramm wird die Auswertung weiterhin mit diesen Kriterien definiert. Mit anderen Worten: Ein Unterprogramm wird nicht mit den Kriterien und Werten des aktiven Programms bewertet, in das es eingebunden wurde. Die Auswertungsergebnisse des Unterprogramms bleiben somit konsistent. Kriteriendefinitionen. Mit anderen Worten: Ein Unterprogramm wird nicht mit den Kriterien und Werte des aktiven Programms, in das es eingebunden wurde. Die Bewertungsergebnisse im Unterprogramm Der Programmaufruf stimmt daher möglicherweise nicht mit der Qualitätsstufenanzeige des aktiven Hauptprogramms überein.
Kostenrückmeldung
Um verschiedene Werkzeugweg-Situationen vergleichen oder den Werkzeugweg optimieren zu können, wird die Qualität des Werkzeugwegs auch in einem Kostenfaktor ausgedrückt. Dabei handelt es sich um einen neutralen Wert, keine Art von Währung.
An jeder Werkzeugwegposition werden die Kosten für jedes analysierte Kriterium berechnet und anschließend summiert. Um den Einfluss einer unterschiedlichen Anzahl von Werkzeugwegpositionen zu vermeiden, die durch verschiedene Arten von Modifikationen, wie die Approximation der zugrunde liegenden Geometrie, entstehen können, wird die Kosten jeder einzelnen Position mit der Entfernung des Werkzeugwegs an dieser Position multipliziert. Schließlich ergeben die Gesamtkosten einer Operation die Summe der Kosten der einzelnen Positionen. Dies wird dann für jede Operation, jede Operationsgruppe und schließlich für das gesamte Programm durchgeführt.
Das Ergebnis wird im Toolpath-Monitor-Dashboard angezeigt und unmittelbar nach jeder Änderung des Werkzeugwegs aktualisiert.
Da jede Änderung des Werkzeugwegs die Gesamtkosten beeinflussen kann, zeigt ein Trendsymbol die Kostenänderung im Vergleich zum vorherigen Wert an.
 | Wert wurde erhöht; d.h. höhere Kostenwirkung |
 | Wert blieb unverändert; d.h. neutral oder keine Auswirkung |
 | Wert wurde verringert; d. h. geringere Kostenwirkung |
