Maskierungsfläche erstellen

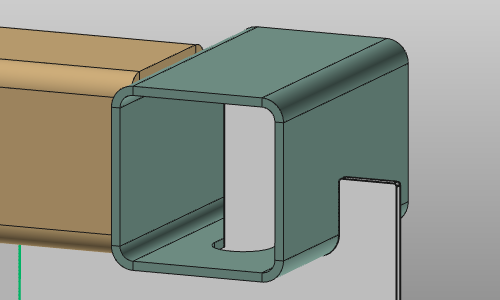

Der Create a masking surface-Befehl ist ein Hilfsmittel zum Erstellen einer einfachen Oberflächenform, die zum Werkstück hinzugefügt wird und somit bei der Berechnung der Auflageplatten der Vorrichtung berücksichtigt wird. Mit einer solchen Maskierungsfläche können Bereiche der Auflageplatte, die von der Werkstückgeometrie nicht (korrekt) abgedeckt werden, angepasst werden.

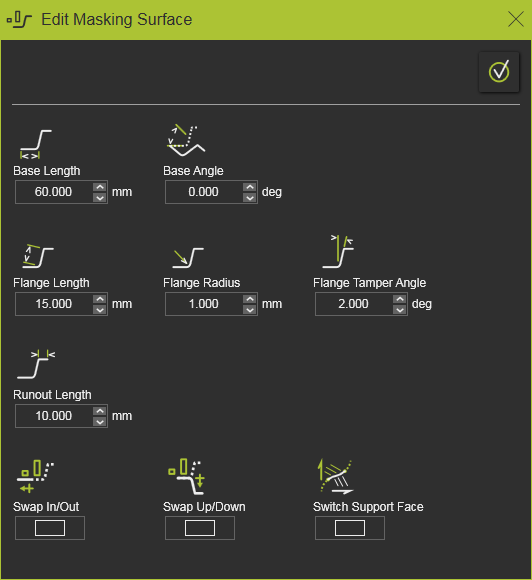

Die Maskierungsfläche wird aus einem Profil erstellt, das entlang der ausgewählten Kante geführt wird. Die Formattribute und Parameter des Profils werden in einem Panel angezeigt, das bei Ausführung des Befehls geöffnet wird.

Attribut	Beschreibung	Bemerkung

Grundlänge	Die tangentiale Extrapolation von der ausgewählten Kante der Stützfläche.
Grundwinkel	Die Drehung des Profils um seinen Startpunkt.
Flanschlänge	Die Länge, d.h. die Höhe des vertikalen Flanschteils des Profils.
Flanschradius	Der Radius zwischen dem Grund- und dem Flanschteil des Profils.
Flanschstempelwinkel	Der Winkel des Flanschteils des Profils.
Lauflänge	Die Länge des horizontalen Auslaufs des Profils.

Ein- / Auswechseln	Ändern Sie die Richtung der tangentialen Extrapolation, um das Profil auszurichten.
Nach oben / unten tauschen	Ändern Sie die vertikale Ausrichtung des Profils.
Unterstützungsfläche wechseln	Wenn die Kante für zwei nicht-tangentiale Flächen gemeinsam ist, kann die Stützfläche, von der aus die tangentiale Extrapolation berechnet wird, gewechselt werden.	Wird nur angezeigt, wenn die Option zum Umschalten vorhanden ist.

Nachdem der Befehl an einer Kante gestartet wurde, die als Führungskurve für die Profilschleife dient, kann diese Kurve durch Auswahl benachbarter Kanten mit der CTRL-Taste verlängert werden.

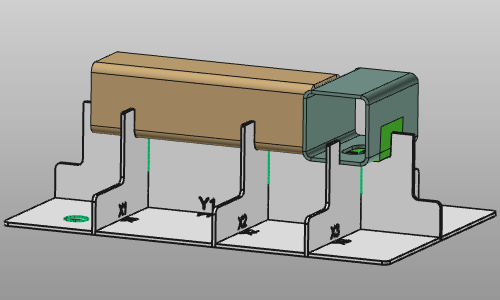

Mit der Accept and apply-Taste wird die Erstellung der Maskierungsfläche ausgeführt, wonach die Vorrichtung sofort entsprechend aktualisiert wird.

Auf der Maskierungsfläche selbst ist ein Kreis-Menü vorhanden.
