Vorrichtungseigenschaften - Nut / Verzahnung

Schlitz / Verzahnung

Dieser Behälter enthält alle Maße und Einstellungen zur Verzahnung der Stützplatten und deren Montage auf der Grundplatte.

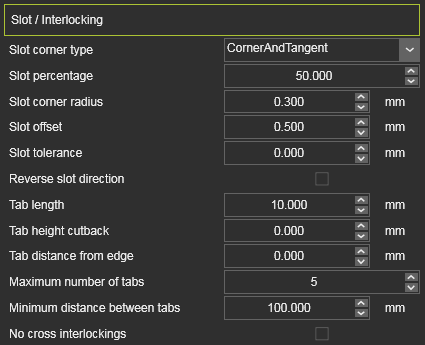

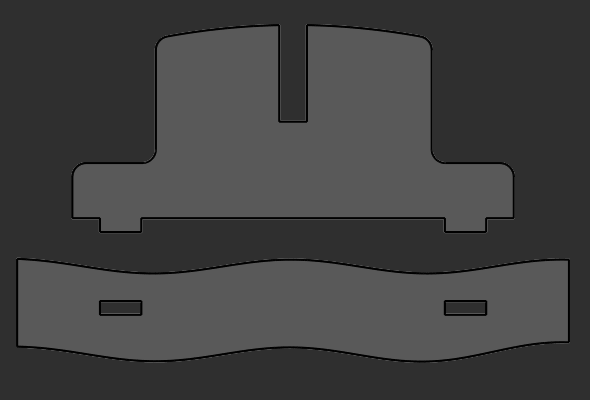

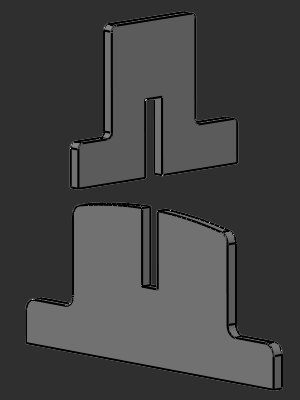

Verriegelung der Stützplatte	Trägerplatte zur Grundplatte

Attribut		Beschreibung	Bemerkung
Eckform des Verriegelungsschlitzes		The corner shape of the interlocking slot. Four predefined shapes can be selected.	Siehe unten die erklärenden Abbildungen der verschiedenen Formen.
Schlitzprozentsatz		Der Prozentsatz der Höhe der Stützplatte, um die Form des Schlitzes auszuschneiden.	10° ≤ Wert ≤ 90°. Bei der X-Trägerplatte wird der Schlitz von der Unterseite (d. h. der Kontaktseite zur Grundplatte) nach oben ausgeschnitten.
Radius der Schlitz-Ecke		Der Radius der Schlitz-Ecke.	Wert ≥ 0 mm.
Schlitzversatz		Der Kontaktversatz zwischen zwei Platten.	Wert ≥ 0 mm.
Schlitz-Toleranz		Der Spalt zwischen zwei Platten an den Seiten der Verzahnung.	Wert ≥ 0 mm.
Richtung des Schlitzes umkehren		Kehrt die Ausschnittsrichtung der Schlitze der ineinandergreifenden Stützplatten um.
Laschenlänge		Die Länge der Laschen der Stützplatte, um in die Grundplatte zu passen.	Wert ≥ 2 * Dicke der Stützplatte. Die Standardhöhe der Lasche entspricht der Dicke der Grundplatte.
Abgeschrägte Lasthöhe		Um die Lasthöhe zu verringern.	0 ≤ Wert ≤ 0,8 * Grundplattenstärke.
Abstand der Lasche vom Rand		Der Abstand der ersten Lasche zum Rand der Trägerplatte.	Wert ≥ 0 mm.
Maximale Anzahl der Laschen		Die maximale Anzahl der Laschen, die auf jeder Stützplatte erstellt werden.	Laschen sind gleichmäßig verteilt.
Mindestabstand zwischen den Laschen		Der minimal zulässige Abstand zwischen den Laschen.	Dieser Parameter überschreibt den Parameter für die maximale Anzahl der Laschen.
Keine Kreuzverriegelung		Option, um zu verhindern, dass Laschen der miteinander verriegelten Stützplatten sich überschneiden.

Die verschiedenen Schlitztypen.

| Dreiviertelkreis

Halbkreis	Dreiviertelkreis	Halbkreis	Ecke und Tangente
