Messungen
Messen
Messungen sind temporäre Elemente, um bestimmte Informationen auf oder zwischen (nicht-) geometrischen Objekten anzuzeigen. Neben den standardmäßigen geometrischen Objekten wie Punkten, Kurven und Flächen, einschließlich ihrer Elemente wie Scheitelpunkte und Kanten, unterstützt die Software auch andere Objekte für Messungen, wie Adapter, Prozessgeometrie und Werkzeugbahn-Elemente. Um diese Objekte zu messen, muss der Betriebsmodus in den Messmodus gewechselt werden.
Erstellen
An einem Objekt oder einem Element eines Objekts kann das Pie-Menü geöffnet werden, um die verfügbaren Messfunktionen zu finden.
Das Ergebnis sind eine oder mehrere Messmerkmale.
Bei der Messung
Das Schweben über der Messung öffnet das Pie-Menü.
Eine Messung kann in die Zwischenablage kopiert werden, um sie in anderen Editoranwendungen zu verwenden. Das Messobjekt muss zuerst ausgewählt werden, wonach die standardmäßige Tastenkombination Ctrl+C eine Kopie des Objektttexts in die Zwischenablage legt.
Anzeige

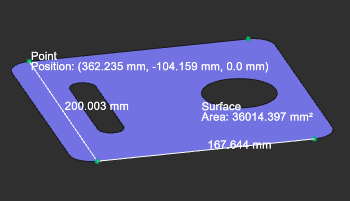

Die Messung wird als Text mit unterstützenden Elementen angezeigt, wo dies erforderlich ist.
Die Farbe und Größe des Messtextes können in den Farbeinstellungen geändert werden.
Die Informationen einer Messung werden in einem kleinen, separaten Fenster angezeigt.
Auch aus diesem Fenster können die Messinformationen in die Zwischenablage kopiert werden.
Messungen werden nur im Messbetriebsmodus angezeigt. Sie sind jedoch temporär. Sobald der Modus verlassen wird, werden alle vorhandenen Messungen entfernt. Während der Arbeit im Modus können die Messungen mit den standardmäßigen Anzeige-Tools und Funktionen, die die Software enthält, ein- oder ausgeblendet werden.
