Vorrichtungseigenschaften – Gewichtsreduzierung

Gewichtsreduzierung

Dieser Container enthält alle Einstellungen zur Materialentfernung an den Stütz- und Grundplatten, um das Gewicht der Vorrichtung zu reduzieren. Die Gewichtsreduzierung wird standardmäßig an den Stützplatten in X- und Y-Richtung angewendet, kann jedoch auch für die Grundplatte aktiviert werden. Die Gewichtsreduzierung erfolgt durch Materialentfernung in einem Rastermuster, wobei der Mindestabstand zu den Plattenrändern und zu den anderen Platten definiert werden kann. Die Aussparungen werden mit einem Eckradius erzeugt, um scharfe Kanten zu vermeiden, und es kann eine Mindestfläche festgelegt werden, um kleine Aussparungen zu vermeiden, die nur wenig zur Gewichtsreduzierung beitragen, jedoch die Komplexität der Vorrichtungskonstruktion und -fertigung erhöhen.

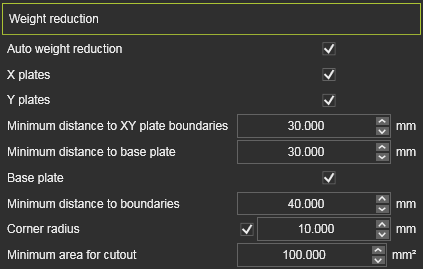

Attribut		Beschreibung	Bemerkung
Automatische Gewichtsreduzierung		Aktiviert die Berechnung zur Entfernung unnötigen Materials in den Platten, um das Gewicht der Vorrichtung zu reduzieren.
X-Platten		Wenden Sie die Gewichtsreduzierung auf die Stützplatten in X-Richtung an.
Y-Platten		Wenden Sie die Gewichtsreduzierung auf die Stützplatten in Y-Richtung an.
Mindestabstand zu den XY-Plattenbegrenzungen		Der einzuhaltende Mindestabstand zur Plattengrenze, d. h. die Mindestbreite nach der Gewichtsreduzierung.	Wert ≥ Dicke der Stützplatte.
Mindestabstand zur Grundplatte		Der einzuhaltende Mindestabstand zur Grundplatte.	Wert ≥ 1,5 * Gravurhöhe.
Grundplatte		Die Gewichtsreduzierung wird für die Grundplatte berechnet.
Mindestabstand zu den Begrenzungen		Der einzuhaltende Mindestabstand zu den XY-Platten.	Wert ≥ 1,5 * Gravurhöhe.
Eckenradius		Schalter und Wert zur Erzeugung eines Eckradius an allen scharfen Kanten des Gewichtsreduktionsausschnitts.	Wert ≥ 0 mm.
Minimale Fläche für Ausschnitt		Die Mindestfläche des Gewichtsreduktionsausschnitts. Wenn diese Größe nicht erreicht wird, wird der Ausschnitt nicht angewendet.
