Vorrichtungseigenschaften - Stift / Stiftloch

Stift / Stiftloch

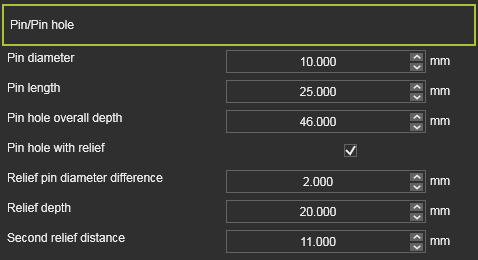

Dieser Container enthält alle Maße und Einstellungen für die Querung der Stützplatte an der Werkstückstützseite, falls diese als Stift oder als Stiftloch ausgelegt wurde.

Attribut		Beschreibung	Bemerkung
Stiftdurchmesser		Der Durchmesser des Verriegelungsstifts oder des Verriegelungslochs.	Wert ≥ Dicke der Stützplatte.
Stiftlänge		Die Länge des Verzahnungspins.	Wert > 0 mm.
Gesamttiefe des Passstiftlochs		Die Tiefe des Verzahnungslöchers für den Passstift.	Wert ≥ Entlastungstiefe + zweiter Entlastungsabstand = 2 * Dicke der Stützplatte.
Passstiftloch mit Entlastung		Umschalten zur Erzeugung von Entlastungsbereichen im Stiftloch.
Differenz des Entlastungsstiftdurchmessers		Versatz vom Lochdurchmesser.	Wert > 0 mm.
Relieftiefe		Die Länge der oberen Ausfräsung im Passstiftloch.
Zweite Entlastungsdistanz		Die Länge der unteren Entlastung im Stiftloch.
