Werkzeugweg-Transformation
Befehl
Mit dem Befehl Toolpath transformation kann der Werkzeugweg eines kompletten Programms, einer Operationsgruppe oder einer einzelnen Operation verschoben oder vervielfacht werden.

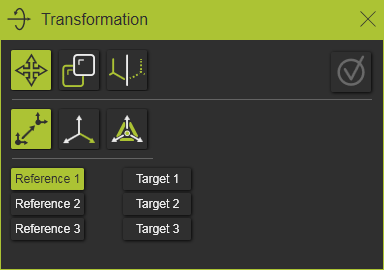

Ein Bedienfeld öffnet sich mit den verschiedenen Funktionen und Optionen.
Transformation
Die oberste Zeile des Panels enthält die Haupttypen der Transformation, die angewendet werden können. Jeder von ihnen verfügt über eine eigene Reihe von Unterbefehlen und Optionen.
Allgemeine Befehle und Optionen
Wenn eine Transformation definiert wurde, wird eine Vorschau des Ergebnisses angezeigt.
Die Definition kann bis zur endgültigen Ausführung der Funktion geändert werden.
Mit der Execution-Taste wird die Transformation dauerhaft ausgeführt.
Der Befehl kann durch Drücken der ESC-Taste oder durch Auswahl einer anderen Transformation unterbrochen werden. Funktion oder Option im Bedienfeld.
Die Transformation ist eine autonome, einmalige Operation. Es besteht keine Beziehung oder andere Verbindung zwischen dem ursprünglichen Werkzeugweg und den verschobenen oder duplizierten Ergebnissen, noch wird die Transformationsmatrix beibehalten. Transformationsmatrix wurde nicht beibehalten.
