Tech-Register Werkzeugwegqualität

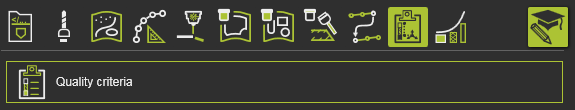

Technik-Registerkarte
Diese Technische Registerkarte enthält die Spezifikationen und Definitionen, die für die Bewertung und Optimierung der Werkzeugwegqualität verwendet werden. Ihr genauer Inhalt kann je nach Technologie variieren.

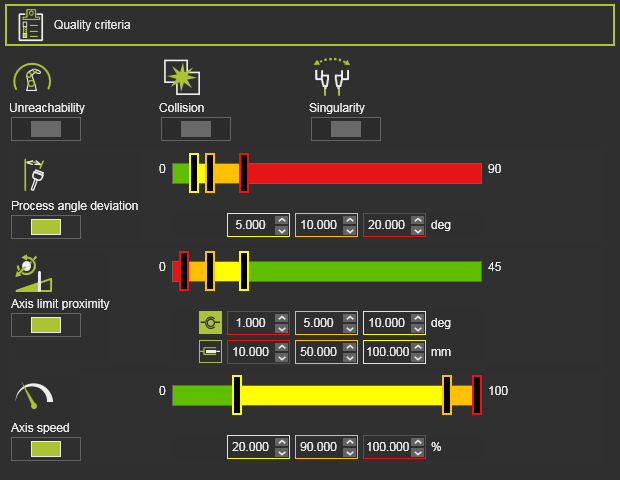

Bewertungskriterien
Der Container enthält alle Kriterien mit ihren Bedingungen, die ausgewertet werden können.

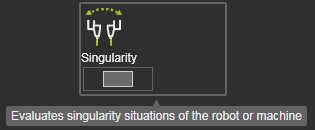

Jeder Parameter verfügt über einen Tooltip, der seine Bedeutung erläutert.
Die Umschalttaste wird verwendet, um die Bewertung der Kriterien bei der Erstellung und nach der Aktualisierung des Werkzeugwegs zu aktivieren oder zu deaktivieren. Mit einer Ausnahme jedoch: Einige Kriterien können standardmäßig vom System aktiviert sein und können nicht deaktiviert werden. Die Kollisionsbewertung wird über den Analyse-Schalter in der Symbolleiste des Simulationsplayers aktiviert.
Es gibt zwei Arten von Kriterien: solche, die nur einen Wahrheitswert (true oder false) zurückgeben, und solche, die einen gemessenen oder berechneten Wert liefern, der anschließend gegen einen Zielqualitätsbereich validiert wird.
Der Qualitätsbereich dieser Kriterien ist eine bearbeitbare Steuerung.
Der gesamte Bewertungsbereich wurde in farbige Abschnitte unterteilt. Jede Farbe repräsentiert ein spezifisches Qualitätsniveau. Die Grenzwerte jedes Bereichs können entweder durch Verschieben des Farbschiebereglers in der Leiste geändert werden.
Oder durch Bearbeiten des entsprechenden Werts in den Feldern unterhalb der Schiebereglerleiste. In beiden Fällen werden der Schieberegler und der Wert synchron aktualisiert.
Die folgenden Container, Variation space und Optimization control, sind nur in den Technologien sichtbar, die eine automatische Werkzeugwegoptimierung unterstützen.
