Objekt verschieben

Mit dem Befehl Move kann die Position des ausgewählten Objekts bzw. der ausgewählten Objekte, z. B. Bauteil, Geometrie, Adapter, Rahmen usw., geändert werden.

Wenn der Befehl gestartet wird, wird der Manipulator am Objekt positioniert, wie im folgenden Beispiel gezeigt. Das Objekt bewegt sich nun zusammen mit dem Manipulator. Die Verschiebeoperation bleibt aktiv, bis der Manipulator durch Aufrufen des Pie-Menüs an der mittleren Kugel des Manipulators und Auswahl des Pie-Zentrums, durch Klicken in den leeren Bereich der 3D-Ansicht oder durch Drücken der -Taste geschlossen wird.

Die Nutzung der interaktiven Funktionalität des Manipulators oder des Koordinatenfensters (durch Klicken auf seine zentrale Kugel) ermöglicht es, das Objekt genau an der erforderlichen Position und Ausrichtung zu platzieren.

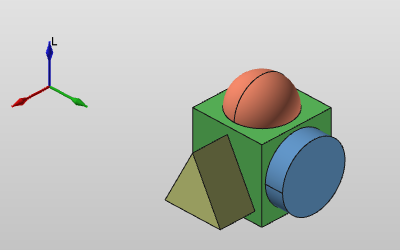

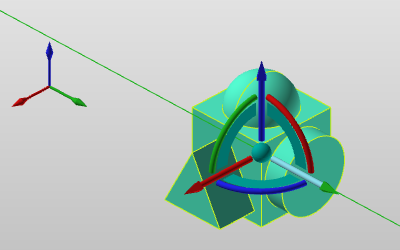

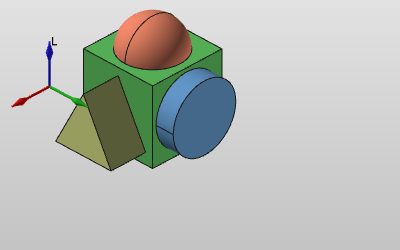

Auswählen	Bewegen	Ergebnis

In Fällen, in denen die Verschiebung oder Rotation auf bestimmte Richtungen beschränkt wurde, zeigt der Manipulator möglicherweise nur die entsprechenden sinnvollen Elemente an.
