Definition des Sweep-Volumens

Es gibt zwei leicht unterschiedliche Definitionen zur Erzeugung des Sweep-Volumens.

Das Sweep with world reference setzt automatisch das projektweite Weltkoordinatensystem als Referenz, um die Bewegung der Gruppenobjekte für das Sweep-Volumen nachzuverfolgen. Die Ausführung dieses Befehls schließt die Definition ab. Die zugewiesene Geometrie erhält eine systemseitige Standardfarbe, um sie von anderer Geometrie oder unterschiedlichen Spurdefinitionen unterscheiden zu können.

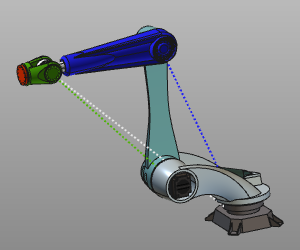

Die Sweep with reference erfordert vom Benutzer die Auswahl der Referenz für die Spur. Diese Referenz kann jedes Gelenk oder jeder Rahmen innerhalb des Projekts sein. Die Definition ist abgeschlossen, sobald diese Referenz ausgewählt wurde. Auch hier wird der zugewiesenen Geometrie eine systemeigene Standardfarbe zugewiesen, um sie von anderer Geometrie oder unterschiedlichen Spurdefinitionen unterscheiden zu können. Zusätzlich wird eine Linie angezeigt, die die Verbindung zwischen dem Gruppenobjekt bzw. den Gruppenobjekten und seiner Referenz darstellt.
