Eine Stützplatte hinzufügen

Mit dem Add support plate Befehl kann eine neue Stützplatte zum Vorrichtungsdesign hinzugefügt werden.

Die neue Stützplatte wird unter Verwendung der Position und Ausrichtung des Manipulators als Referenz erstellt.

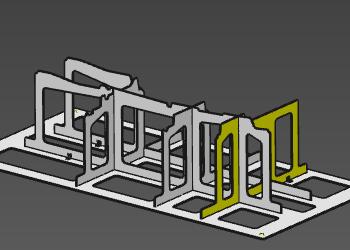

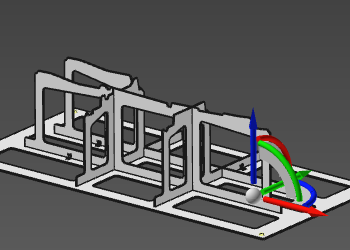

PositionHinzugefügte Platte

Wenn der Befehl auf der U- oder V-Achse des Manipulators ausgeführt wird, wird in dieser Richtung eine neue Vorrichtung erstellt. Wenn der Befehl auf dem Mittelpunkt des Manipulators ausgeführt wird, werden zwei neue Vorrichtungen erstellt; eine in U- und eine in V-Richtung.

Das Platzieren des Manipulators außerhalb der Begrenzung der Grundplatte oder außerhalb des (projizierten) Werkstücks Die Funktion wird deaktiviert, wenn sich der Manipulator außerhalb der Begrenzung befindet.
