Größe der Stützplatte anpassen
Mit dem Befehl Re-size kann die Länge der Vorrichtung verändert werden.

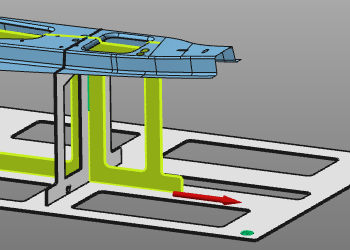

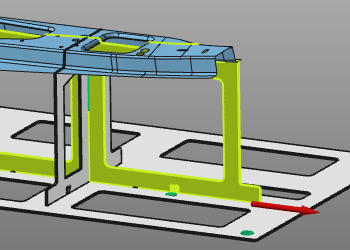

Um die Größenänderung zu ermöglichen, muss der Befehl mit der Maus am unteren Rand der Vorrichtung, entweder auf der linken oder rechten Seite, aufgerufen werden. An dieser Seite kann die Länge der Platte durch einfaches Ziehen des Manipulators verändert werden, während die andere Seite fixiert bleibt. Nach dem Loslassen wird die Länge der Vorrichtung neu berechnet.
| Größe ändern | Ergebnis |
|---|---|
 |  |
Bei einer Vorrichtung mit Flanschtyp kann auch der obere seitliche Stützflansch mit diesem Befehl auf ähnliche Weise neu dimensioniert werden.
Bewegt man die Maus über die Seitenstützflansch und führt den Befehl aus, wird der Manipulator an der Flanschposition gesetzt. Durch Ziehen nach seitlich, oben oder unten wird dieser Seitenstützflansch lokal neu dimensioniert.
| Größe ändern | Ergebnis |
|---|---|
 |  |
Der Befehl bleibt nach einer Größenänderung aktiv. Er kann durch Schließen der Manipulator oder durch Drücken der ESC-Taste.
Das Ziehen des Manipulators außerhalb der Begrenzung der Grundplatte wird die Vorrichtung auf ihre maximale mögliche Länge auf der Grundplatte vergrößern. maximale mögliche Länge auf der Grundplatte.
