Punktbasierte Prozessgeometrie
Befehl
Mit dem Point Befehl kann diese Art von Prozessgeometrie erstellt und bearbeitet werden.
Erstellen
Nachdem der Befehl gestartet wurde, wählen Sie einfach den vorhandenen Punkt bzw. die vorhandenen Punkte im 3D-View oder einen Scheitelpunkt (Scheitelpunkte) am Werkstück aus. Ohne weitere Interaktion wird die Prozessgeometrie (PG) sofort erzeugt.

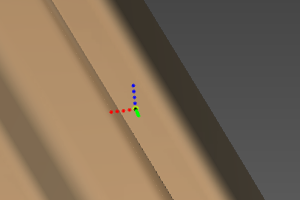

Die punktbasierte Prozessgeometrie wird angezeigt und ist an einem gestrichelten Rahmen erkennbar, der die gleiche Ausrichtung wie der Ursprung des Werkstücks hat. Die blaue Achse stellt die Normalrichtung dar, die rote Achse die Tangentialrichtung.

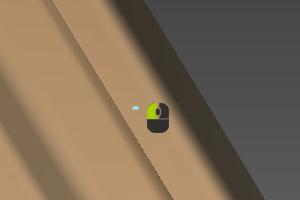

| Auswählen | Ergebnis |
|---|---|
 |  |
Beim Überfahren der Prozessgeometrie mit dem Mauszeiger wird deren Name angezeigt.
Bearbeiten
Das bestehende Prozessgeometrieobjekt kann jederzeit modifiziert werden, jedoch nur, wenn der entsprechende Befehl wurde gestartet.
Wenn Sie mit der Maus über das PG-Objekt fahren, kann das Edit Pie-Menü aufgerufen werden.
Ein modifizierter Punkt PG zeigt nicht nur seine Achsen, sondern auch seine ursprüngliche Ausrichtung, wie im folgenden Beispiel.
