Layout zusammenstellen

Zusammensetzen

Der Move components-Befehl führt beim Start keine direkte Funktion aus.

Der Befehl ermöglicht eine schnelle und einfache Drag-and-Drop-Funktionalität von Komponenten innerhalb des aktiven Layouts.

Position der Komponenten

Geometrische Komponenten werden mit der linken Maustaste erfasst und können durch Loslassen der Maustaste an eine andere Position in der 3D-Welt gezogen werden. Die Ausrichtung ändert sich dabei nicht. In jeder 3D-Darstellung werden die Komponenten in der XY-Ebene gezogen. In jeder Iso-Ansicht, die über den View Compass aktiviert wird, erfolgt das Ziehen der Komponenten in der Normalebene zu dieser Iso-Ansicht.

Um das Ziehen auf vordefinierte Positionen in der globalen XY-Ebene zu ermöglichen, kann das Layout-Raster verwendet werden.

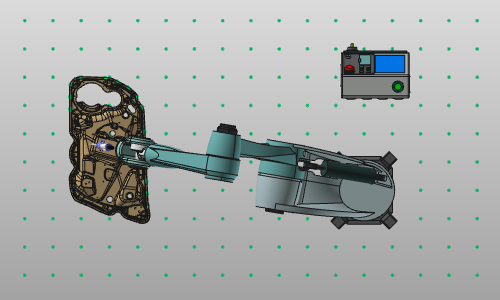

Beim Drücken der -Taste während des Ziehens der Komponente wird das Layout-Raster angezeigt und die Komponente auf den nächstgelegenen Rasterpunkt losgelassen. Dieses Raster kann auch dauerhaft aktiviert, d. h. auf dem Bildschirm angezeigt werden, im Display Filter-Dashboard.

Wenn eine Komponente erfasst wird, wird der Move-Manipulator automatisch angezeigt, um die Ziehoperation zu unterstützen.

Um ein Unterlayout innerhalb seines übergeordneten Elements zu verschieben, kann der Wurzelrahmen dieses Unterlayouts ausgewählt werden. Der Move-Manipulator erscheint an diesem Rahmen, um das gesamte Unterlayout neu zu positionieren.

Nur Komponenten oder Unterlayouts des aktiven Layouts können auf diese Weise verschoben werden.

Verbindung zwischen Komponenten

Die Drag-and-Drop-Funktionalität kann auch verwendet werden, um Verbindungen herzustellen. Mechanische Verbindungen zwischen Ressourcen werden hergestellt, wenn das System während des Ziehvorgangs eine passende Verbindung zwischen mechanischen Adaptern findet, die durch einen Verbindungsstrahl angezeigt wird. Elektrische Verbindungen können hergestellt werden, indem ein elektrischer Adapter ausgewählt und auf einen passenden elektrischen Adapter der empfangenden Komponente abgelegt wird.

Beim Schweben über eine Komponente (Ressource, Steuerung oder Werkstück) kann ein Bearbeitungs-Pie-Menü für die Komponente geöffnet werden.
