Werkzeugweg duplizieren

Befehl

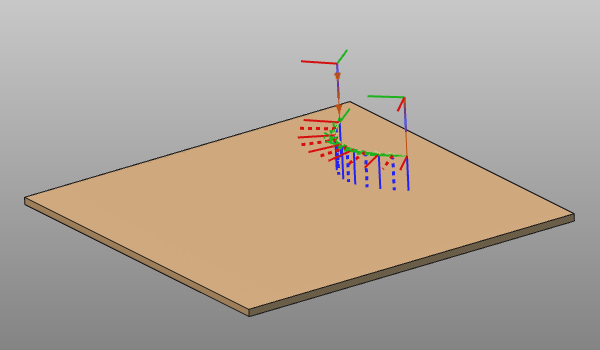

Mit dem Befehl Duplicate the toolpath kann der Werkzeugweg eines kompletten Programms, einer Operationsgruppe oder einer einzelnen Operation vervielfacht werden.

Ein neues Bedienfeld erscheint, um den Duplikationstyp auszuwählen.

Einfache Duplizierung

Die einfache Duplizierung ist die erste Option zur Duplizierung der Operation. Sie funktioniert durch drei Paare von Auswahl eines Referenz- und eines Zielpunkts, um die Transformationsmatrix zu definieren.

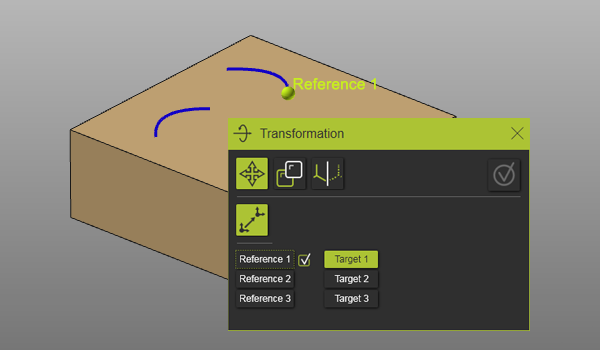

Ausgehend vom ersten Referenzpunkt im Bedienfeld muss der entsprechende 3D-Punkt ausgewählt werden, danach ist die passende Zielposition auszuwählen. Jede ausgewählte Referenz- oder Zielposition wird durch eine kleine Kugel dargestellt. Im Bedienfeld selbst wird ein Bestätigungszeichen angezeigt.

Das Auswählen eines beliebigen Referenz- oder Zielobjekts im Panel aktiviert dieses zur Auswahl oder Modifikation im 3D-Raum.

Jedes Paar aus Referenz- und Zielposition erweitert die Transformationsmatrix.

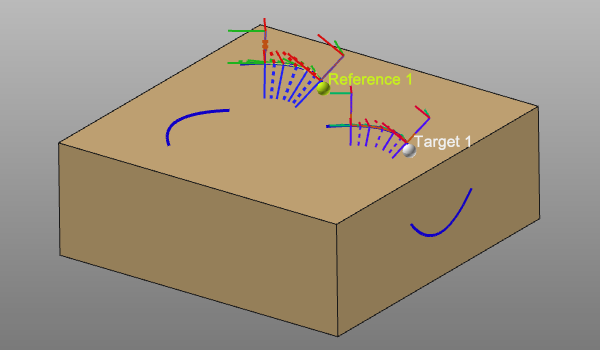

1. Paar	Definiert die Translation (Vektor) zwischen der Referenz- und der Zielposition.

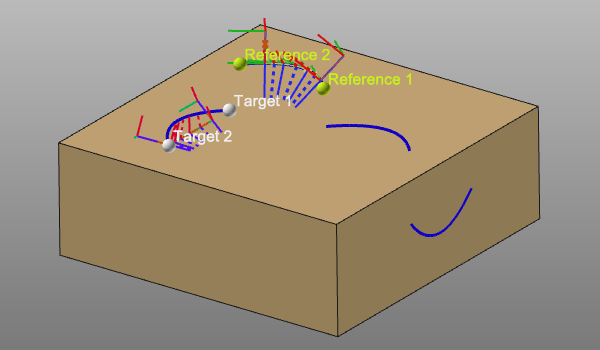

2. Paar	Definiert die Rotation an der Zielstartposition. Der Winkel wird zwischen den Vektoren gemessen, die zwischen Punkt 2 und Punkt 1 erzeugt werden.

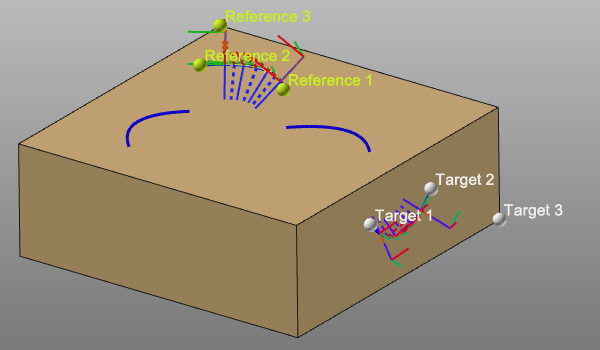

3. Paar	Definiert eine Achse-zu-Achse-Transformation. Mit Punkt 1 und 2 erzeugt Punkt 3 ein temporäres, lokales System an der Referenz- und Zielposition.

Die Transformation muss durch Drücken der Execution-Taste, die sich oben rechts am Bedienfeld befindet, dauerhaft gemacht werden. Danach werden die duplizierten Werkzeugbahnen in das bestehende Programm eingefügt.

Rotation

Spiegelung

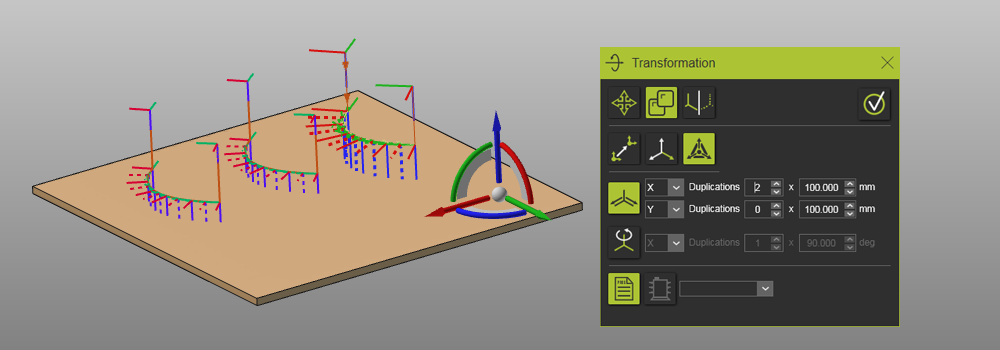

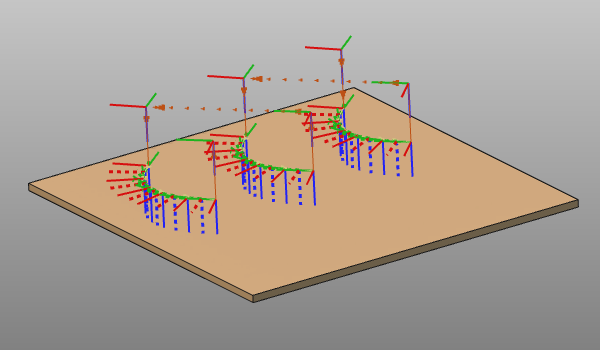

Die Translation führt zu einer Duplizierung entlang einer Achse des Manipulators. Der Manipulator selbst kann mit den Koordinaten- und Rotationsparametern positioniert werden. Eine Vorschau der Translation wird während der Bearbeitung der Duplizierungsparameter angezeigt.

Die Translation wird definiert durch:

	Translationsrichtung Die (Manipulator-)Referenzrichtung kann aus der Dropdown-Liste ausgewählt werden. Die Translation kann in zwei Richtungen definiert werden.
	Duplikationsfaktor Die Anzahl der Elemente im Ergebnis-Muster und die Verschiebungsdistanz.

Die Verschiebung muss durch Drücken der Execution-Taste, die sich oben rechts im Bedienfeld befindet, dauerhaft gemacht werden. Danach werden die duplizierten Werkzeugbahnen in das bestehende Programm eingefügt.

Rotation

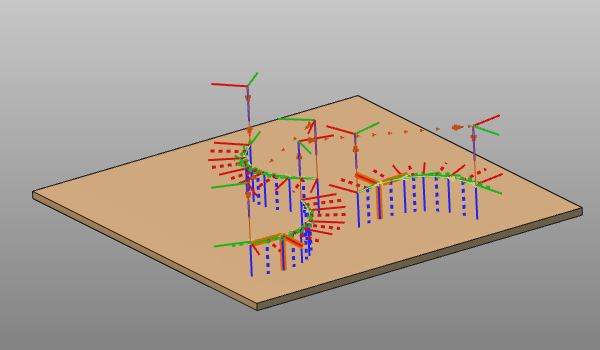

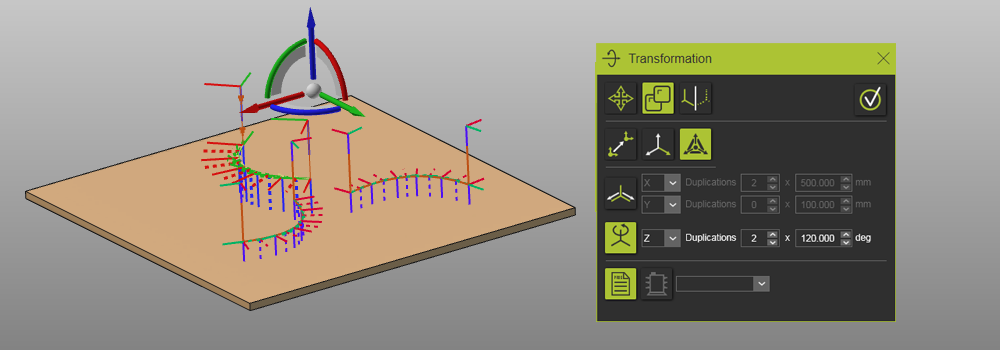

Die Rotation führt zu einer Duplizierung um eine Achse des Manipulators. Der Manipulator selbst kann mit den Koordinaten- und Rotationsparametern positioniert werden. Eine Vorschau der Rotation wird während der Bearbeitung der Duplizierungsparameter angezeigt.

Die Rotation wird definiert durch:

	Rotationsachse Die (Manipulator-)Referenzachse kann aus der Dropdown-Liste ausgewählt werden.
	Duplikationsfaktor Die Anzahl der Elemente im Ergebnis-Muster und der Rotationswinkel.

Die Rotation muss durch Drücken der Execution-Taste, die sich oben rechts am Bedienfeld befindet, dauerhaft gemacht werden. Danach werden die duplizierten Werkzeugwege in das bestehende Programm eingefügt.

Spiegeln

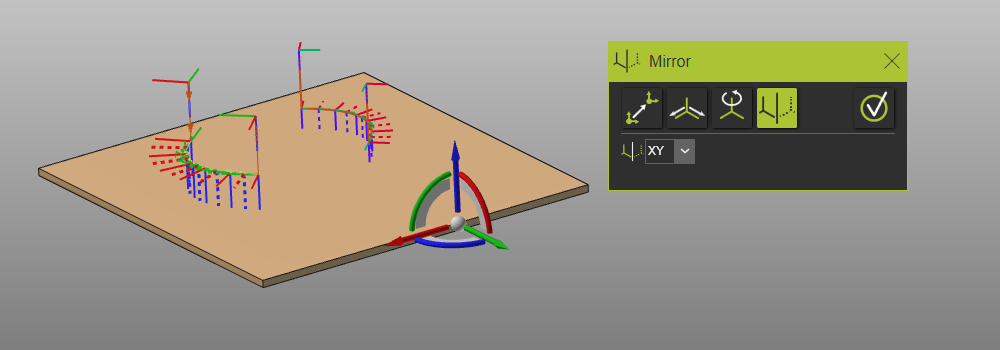

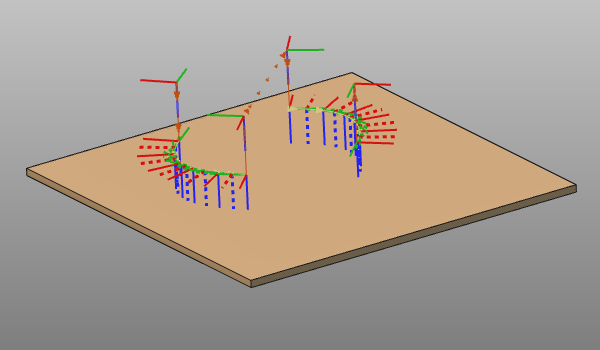

Die Spiegelung führt zu einer gespiegelten Duplikation über eine Manipulator-Ebene. Der Manipulator selbst kann mit den Koordinaten- und Rotationsparametern positioniert werden. Eine Vorschau der Spiegelung wird während der Bearbeitung der Duplikationsparameter angezeigt.

Der Spiegel wird definiert durch:

	Spiegelebene Die (Manipulator-)Referenzebene kann aus der Dropdown-Liste ausgewählt werden.

Die Spiegelung muss durch Drücken der Execution-Taste, die sich oben rechts im Bedienfeld befindet, dauerhaft gemacht werden. Danach wird der duplizierte Werkzeugweg in das bestehende Programm eingefügt.
