Spiegeln Sie die ausgewählten Supportplatten
Mit dem Befehl Mirror the selected support plates werden die ausgewählten Platte(n) gespiegelt.
Zusammen mit der lokalen Z-Achse des Manipulators bildet die ausgewählte Achse, von der aus der Befehl gestartet wurde, die Spiegelreferenzebene für die zu duplizierenden Platten. Eine Mehrfachauswahl von Vorrichtungsplatten vor der Ausführung des Befehls ist möglich.

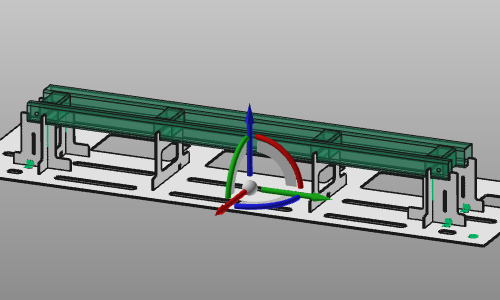

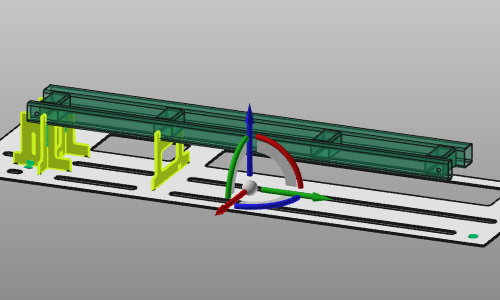

| Auswahl | Spiegeln |
|---|---|
 |  |
Die Konstruktionsparameter und Eigenschaften der Originalplatten werden auf die gespiegelten Platten angewendet. Manuell eingravierter Text und Bohrungen sind jedoch von der Spiegeloperation ausgeschlossen, ebenso wie lokale Eckfreistellungen.
Die gespiegelte Vorrichtung hat keine Verbindung zu ihrem Original. Sie kann nach der Erstellung mit dem Befehl Spiegeln modifiziert oder neu positioniert werden.
Vorrichtungen können nicht zwischen zwei geteilten Grundplatten gespiegelt werden. Wenn die gespiegelten Platten benötigt werden, muss dies vor der Teilung der Grundplatte erfolgen. erstellt werden, muss dies vor dem Teilen der Grundplatte erfolgen.
