Vorrichtungseigenschaften - Relief

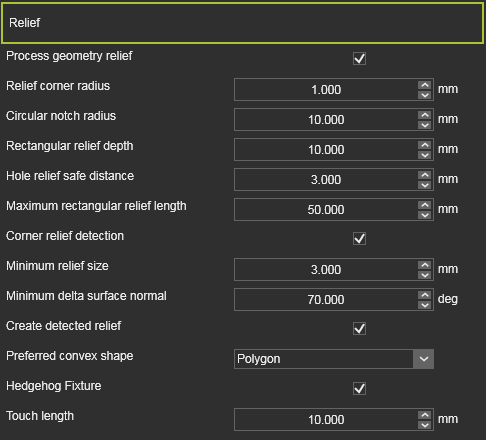

Relief

Dieser Container enthält alle Maße und Einstellungen zur Erstellung von Werkstück-Entlastungsbereichen für alle Stützplatten.

Attribut		Beschreibung	Bemerkung
Prozessgeometrie-Entlastung		Schalter zur Aktivierung der Reliefberechnung an den Werkstückgrenzen, an denen Prozessgeometrie definiert wurde.
Relief-Eckradius		Der Radius am Boden der Entlastung.	Wert ≥ 0 mm.
Radius der kreisförmigen Kerbe		Der Radius an der oberen Ecke der Entlastung.	Wert ≥ 0 mm.
Rechteckige Ausfrästiefe		Die Tiefe der Entlastung.	Wert ≥ 3,0 mm.
Sicherheitsabstand für Bohrungsentlastung		Der Mindestabstand zwischen Werkstückkante und Entlastungskante.	Wert ≥ 0 mm.
Maximale rechteckige Entlastungslänge		Die rechteckige Länge der Entlastung.	Wert ≥ 5 * Radius der kreisförmigen Kerbe.
Eckfreierkennung		Schalter zur Erkennung von Ecken am Werkstück, an denen eine manuelle Bearbeitung der Entlastung möglich ist.
Minimale Reliefgröße		Die minimale Länge der (theoretischen) Kanten des Ecks, um die Reliefbearbeitung an diesem Eck zu ermöglichen.
Minimale Differenz der Oberflächennormalen		Der Winkel zwischen den Flächennormalen der (theoretischen) Kanten des Eckpunkts, um die Reliefbearbeitung an diesem Eckpunkt zu ermöglichen.
Erkannte Reliefs erstellen		Die Reliefs werden automatisch an den erkannten Ecken erstellt.
Bevorzugte konvexe Form		The shape with which the convex corner relief will be created.
Igel-Vorrichtung		Wechseln Sie zur Erzeugung des Kontakts mit dem Werkstück in Form eines Igel-Profils.	Um Genauigkeitsunterschiede zwischen dem virtuellen Modell und dem realen Werkstück zu minimieren, erzeugt die Igel-Lösung kleine Kontaktflächen.
Berührungslänge		Die Kontaktlänge der Igelteile.
Maximale Relieflänge		Die maximale Länge des Reliefs zwischen den Kontaktteilen des Hedgehogs.
