Ansichts-Kompass

Hauptansicht

Die farbigen Kegelobjekte des View Compass repräsentieren das Hauptachsen-System des globalen Koordinatensystems (globaler Rahmen). Der rote Kegel steht für die X-Achse, der grüne Kegel für die Y-Achse und der blaue Kegel für die Z-Achse. Jeder Kegel ist ein auswählbares Objekt.

Das Auswählen eines Kegels mit dem left mouse button ändert automatisch den Kamerablickpunkt auf die entsprechende vordefinierte Hauptansicht (+X, -X, +Y, -Y, +Z, -Z). Der Zoomfaktor ändert sich jedoch nicht beim Wechsel zu einer dieser Hauptansichten. Das Auswählen eines Kegels mit dem middle mouse button ändert ebenfalls den Kamerablickpunkt auf die entsprechende vordefinierte Ansicht. Dabei wird jedoch der Zoomfaktor der Ansicht auf einen Standardwert angepasst, bei dem alle 3D-Daten des Modells sichtbar werden. Dies gilt nur für die 3D-Daten, die sich innerhalb des Anzeigebereichs der 3D-Ansicht befinden. Eine Nebenwirkung dieser letzten Interaktion ist, dass das gesamte Modell automatisch in der 3D-Ansicht zentriert wird.

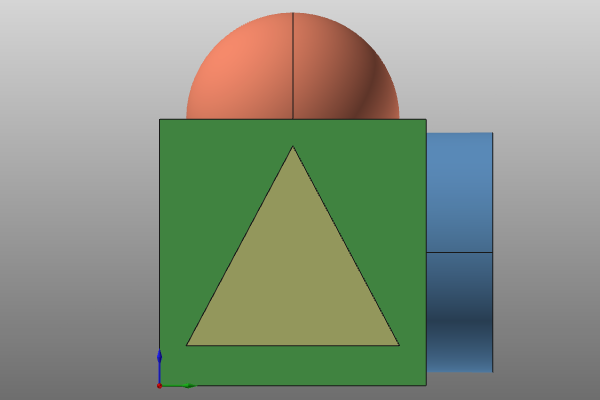

Zufällige Ansicht		Hauptansicht
	+
	+

Iso-Ansicht

Die zentrale Kugel des View Compass kann auch für die 3D-Manipulation verwendet werden. Das Auswählen der zentralen Kugel mit dem left mouse button setzt die Kameraposition automatisch auf eine Iso-Ansicht, wobei der Zoomfaktor vor der Aktion beibehalten wird. Die zweite Möglichkeit besteht darin, die zentrale Kugel mit dem middle mouse button auszuwählen. In diesem Fall wird nicht nur die Kameraposition auf die vordefinierte Iso-Ansicht gesetzt, sondern die Ansicht auch auf einen Standard-Zoomfaktor skaliert, bei dem alle 3D-Daten des Modells sichtbar werden. Dies gilt nur für die 3D-Daten, die sich innerhalb des Anzeigebereichs der 3D-Ansicht befinden. Ein Nebeneffekt der letzten Interaktion ist, dass das Modell automatisch in der 3D-Ansicht zentriert wird.

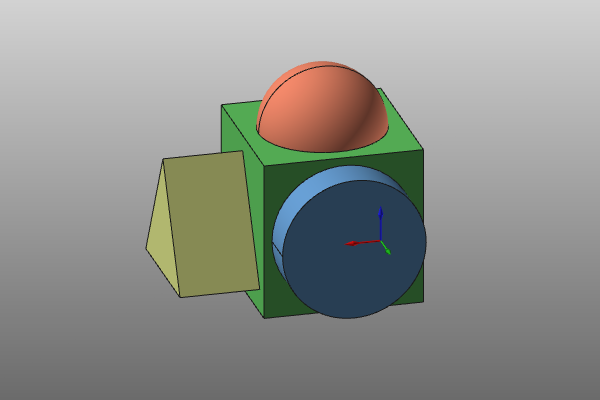

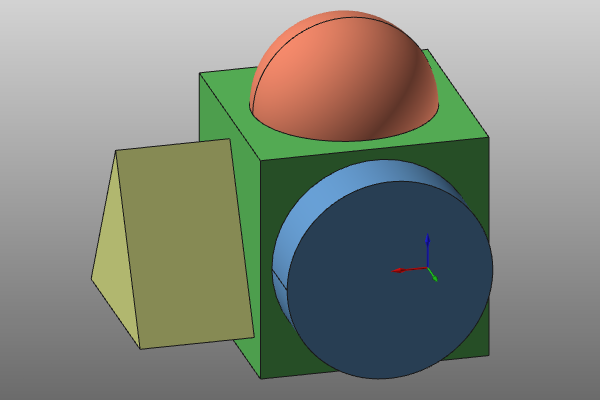

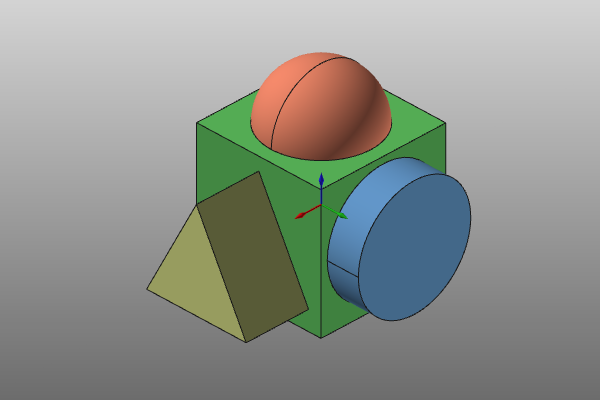

Zufällige Ansicht		Isometrische Ansicht
	+
	+
