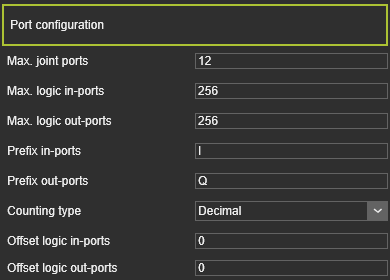

Portkonfiguration

Konfiguration des Controller-Ports

Ein Controller verfügt über die folgende Portkonfiguration.

Attribut	Beschreibung	Bemerkung
Max. Gelenkanschlüsse	Die maximale Anzahl von Gelenken und anderen Achsen, mit denen der Controller verbunden werden kann.
Max. logische Eingangsports	Die maximale Anzahl logischer Eingangsports am Controller.
Max. logische Ausgänge	Die maximale Anzahl logischer Ports auf der Ausgangsseite des Controllers.
Präfix der Eingangsports	Ein Präfix-String für die Namen der Eingangsports.	Ein herstellerspezifisches Präfix wird hier automatisch eingefügt, kann jedoch bearbeitet werden.
Präfix Ausgänge	Eine Präfixzeichenfolge für die Namen der Ausgangsports.	Ein herstellerspezifisches Präfix wird hier automatisch eingefügt, kann jedoch bearbeitet werden.
Zähltyp	Die Anzahl und der Zähltyp der Ports.	The counting type is usually vendor specific. It can be
Offset-Logik der Eingangsports	Der Offset-Wert beim Zählstart der Eingangsports.	Der Offset-Wert muss zum selben System wie der Zähltyp gehören. Beispiel: Beginn mit einer Byte-Adresse I10 bedeutet einen Offset-Wert von 80.
Offset Logik Ausgangsports	Der Offset-Wert beim Zählstart der Ausgangsports.	Der Offset-Wert muss im gleichen System wie der Zähltyp vorliegen. Beispiel: Beginnend mit einer hexadezimalen Adresse QA entspricht einem Offset-Wert von 10.

Weitere Referenzinformationen zum Controller
