Vorrichtungseigenschaften – Plattendesign

Plattendesign

Dieser Behälter enthält alle Abmessungen der Trägerplatte.

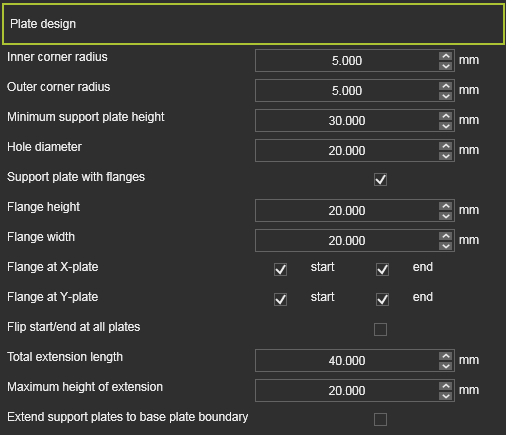

Attribut		Beschreibung	Bemerkung
Innerer Eckradius		Der Innenradius des Ständers der Trägerplatte.	Wert ≥ 0 mm.
Äußerer Eckradius		Der Außenradius der Stützsäule der Supportplatte.	Plattenhöhe ≥ Wert ≥ 0 mm.
Minimale Höhe der Stützplattenvorrichtung		Die (minimale) Höhe des Stützplattenständers.	Wert ≥ 1,5 * Höhe des Gravurtextes. Mindestwert = 15 mm.
Lochdurchmesser		Der Durchmesser der Befestigungslöcher in der Grundplatte.	Wert ≥ 1,0 mm
Trägerplatte mit Flanschen		Um der Platte eine seitliche Stützflansch hinzuzufügen.

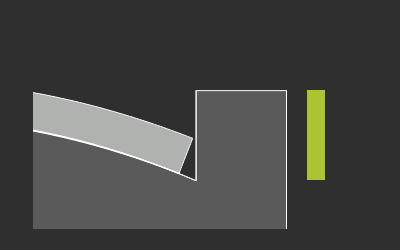

Flanschhöhe		Die Höhe der seitlichen Stützlasche.

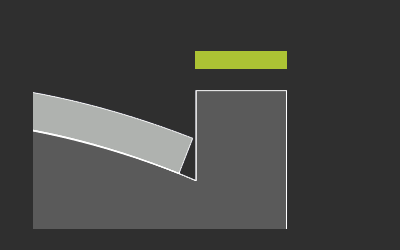

Flanschbreite		Die Breite der Seitenstützflansch.
Flansch an X-Platte / Y-Platte		Aktivierung zur Erstellung einer Seitenstützflansch an der Start- und/oder Endposition der Stützplatte.
Start-/Ende-Position bei allen Platten umkehren		Schalter zum Vertauschen der Start- und Endposition aller Stützplatten.
Stützteller bis zur Begrenzung der Grundplatte verlängern		Der Stützensäulen der Vorrichtung wird bis zu den Kanten der Grundplatte verlängert.	Gilt nur, wenn die Gesamtausdehnungslänge des Ständers auf > 0 mm eingestellt ist.
Stützen verlängern		Aktivierung zur Extrapolation der Werkstückstützform der Platte.
Außenrandwinkel		Der maximale lokale Winkel am Werkstückumriss, der die Konturextrapolation zulässt. Der Winkel wird zwischen der Grundplatte und dem Werkstückumriss gemessen. Wenn der gemessene Winkel kleiner als der Außenrandwinkel ist, wird die Extrapolation angewendet.	30 Grad ≤ Wert ≤ 100 Grad.
Verkürzungslänge		Verkürzt die Stützform der Platte von der Kontur nach innen, jedoch nur, wenn der Konturwinkel größer als der Außenrandwinkel ist.	Wert ≥ 0 mm.
Verlängerungslänge		Die Länge der Extrapolation, jedoch nur, wenn der Umrisswinkel kleiner als der Außenrandwinkel ist.	Wert ≥ 2 * Größe der Entlastung.
Gesamtauszugslänge		Die Länge des Plattenständers.	Wert ≥ 0 mm. Wird standardmäßig von der Umrissposition aus gemessen. Wenn eine Umrissfortschreibung angewendet wurde, wird die Länge vom fortgeschriebenen Umriss aus gemessen.
Maximale Höhe der Verlängerung		Die maximale Höhe der Konturfortsetzung.	Wert ≥ 0 mm. Diese Abmessung liegt vor der Verlängerungslänge, d. h. wenn die Verlängerungslänge die maximale Höhe überschreitet, wird sie auf diese Höhe begrenzt.
