Eigenschaften des Prozesssimulationsobjekts
Dashboard

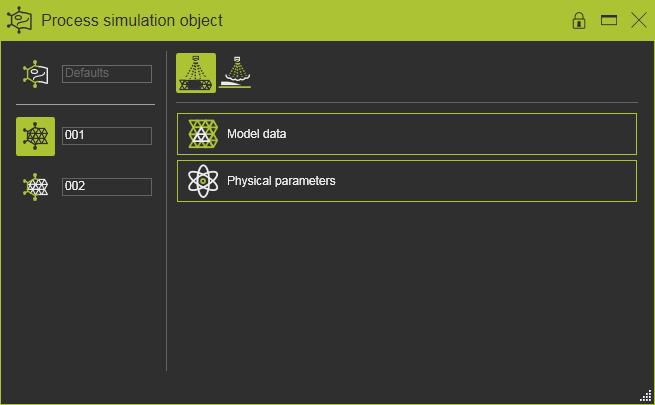

Der Process simulation objects-Befehl öffnet sein Dashboard.
Das Dashboard besteht im Wesentlichen aus vier Informations- und/oder Interaktionsbereichen, die durch Trennlinien voneinander abgegrenzt sind. Oben rechts wird eine Liste der verfügbaren (d.h. lizenzierten) Fertigungsprozesse angezeigt, die simuliert werden können. Darunter werden die Attribute des ausgewählten Prozessmodells in getrennten Containern dargestellt. Auf der linken Seite des Dashboards sind die Prozesssimulationsobjekte aufgelistet. Oben, oberhalb der Trennlinie, können die Standardeinstellungen für das aktive, ausgewählte Prozessmodell definiert werden. Darunter werden alle erstellten PSO am aktiven Werkstück aufgelistet.
Prozessmodelle

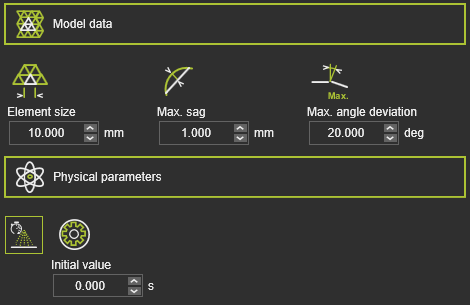

Alle lizenzierten Prozessmodelle werden in der oberen Reihe angezeigt. Das hervorgehobene Symbol kennzeichnet das aktuelle Prozessmodell, dessen Attribute im untenstehenden Abschnitt angezeigt werden, wie im folgenden Beispiel.
Jedes Prozessmodell verfügt über zwei Attributcontainer. Der Model data-Container enthält die Attribute, die zur Erzeugung des Prozesssimulationsobjekts angewendet werden. Jedes Prozessmodell wird auf einem spezifischen geometrischen Element berechnet: z. B. Punkt, Kontur oder Fläche. Daher besitzt jedes Prozessmodell seine eigenen spezifischen Modelldatenattribute, die das Prozesssimulationsobjekt erzeugen.
Der Physical parameters-Container enthält alle physikalischen Parameter des Prozessmodells, die simuliert werden können. Für jeden dieser Parameter kann der Anfangswert festgelegt werden. Dies ist der Startwert des Parameters, wenn das Prozesssimulationsobjekt erzeugt wird.
Standardeinstellungen
Der Defaults ist der Abschnitt des Dashboards, in dem für jedes verfügbare Prozessmodell die Standardwerte der Prozessmodellparameter festgelegt werden. Diese Standardwerte werden angewendet, wenn ein neues Prozesssimulationsobjekt erzeugt wird.
Prozesssimulationsobjekte
Unterhalb der Standardeinstellungen wird die Liste der erstellten Prozesssimulationsobjekte angezeigt. Sie enthält alle Objekte innerhalb des Werkstücks, unabhängig davon, welchem Prozessmodell das Objekt zugewiesen wurde.
Durch Auswahl des Namensfeldes des Prozesssimulationsobjekts wird der Editor aktiviert, um den Namen bei Bedarf zu ändern.
Das ausgewählte Objekt wird hervorgehoben. Von diesem Objekt werden die Parameter des aktiven Prozessmodells in der oberen Zeile des Dashboards angezeigt. Wenn dem Objekt mehrere Prozessmodelle zugewiesen wurden, können für jedes dieser Modelle die Parameter eingesehen und geändert werden. Die einzige Einschränkung besteht darin, dass dem Objekt nur verschiedene Prozessmodelle zugewiesen sein dürfen, die denselben Modelldatentyp besitzen.
Das Schweben über das Objekt oder die Auswahl eines Objekts hier hebt das entsprechende Objekt in der 3D-Ansicht hervor und umgekehrt.
Auf dem Objekt ist ebenfalls ein Pie-Menü vorhanden.
