Werkstückvereinigung
Werkstückvereinigung

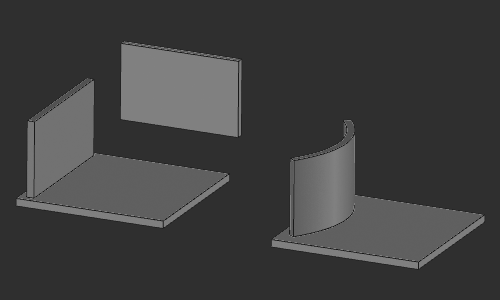

Eine Werkstückvereinigung ist im Grunde ein (übergeordnetes) Werkstück, das eine Anzahl anderer (untergeordneter) Werkstücke umfasst. Obwohl das Vereinigungswerkstück eine Zusammenstellung von Werkstücken ohne gemeinsamen Sinn sein kann, repräsentiert es üblicherweise:
-
eine Baugruppe von Teilen und/oder Unterbaugruppen, die während des Fertigungsprozesses zusammengefügt werden und nach diesem Prozess als eine Komponente behandelt werden.
-
eine Sammlung von Teilen oder Baugruppen, die eine Anzahl von Varianten des Produkts darstellen.
Die Werkstückvereinigung ist mehr als nur eine praktische Möglichkeit, mehrere Teile zusammen anzuzeigen. Mit der Vereinigung werden auch alle relevanten Informationen für die Fertigungsprozesssimulation verfügbar. So kann beispielsweise die gesamte Prozessgeometrie jedes untergeordneten Werkstücks in der übergeordneten Vereinigung abgerufen werden.
Vereinigungshierarchie
Die Werkstück-Vereinigung erstellt eine einfache Hierarchiestruktur.
Jede Komponente innerhalb der Hierarchie kann einzeln visualisiert werden, indem der Anzeigeschalter vor dem Baumknoten angeklickt wird.
