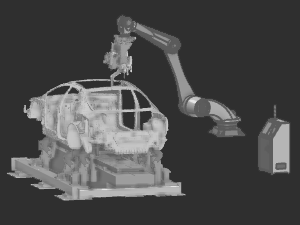

Ein Layout ist eine 3D-Darstellung einer Anordnung mehrerer Komponenten (Ressourcen, Steuerungen und Unterlayouts) in einem virtuellen Raum. Ein solches Layout wird typischerweise verwendet, um einen digitalen Fabrikprozess oder Fertigungsprozesse einzurichten und zu simulieren.
Um eine Simulation eines Layouts durchzuführen, müssen die Beziehungen, d. h. die Verbindungen zwischen mehreren Komponenten hergestellt sowie die Zuordnung der Kommunikationssignale zwischen ihnen festgelegt werden.
Es können zwei Arten von Verbindungen hergestellt werden: eine mechanische Verbindung zur Definition des vollständigen kinematischen Systems der Fertigungsausrüstung (in der Regel die Maschine oder der Roboter und seine Werkzeuge) und eine elektrische Verbindung zwischen dieser Ausrüstung und dem Controller, um die Kommunikationsleitungen einzurichten und somit die Umgebung für eine realistische Programmierung und Simulation von Fertigungsprozessen zu schaffen.
