Nahtschweißprozessmodell
Stichnahtschweißen

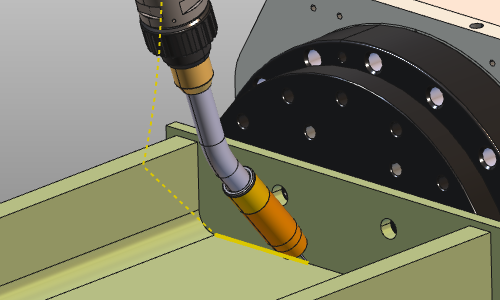

Seam welding (oder Arc welding) ist eine Schweißverfahrensspezifikation, d.h. eine Reihe von Prozessparametern, die einer Widerstandsschweißoperation zugewiesen werden kann.

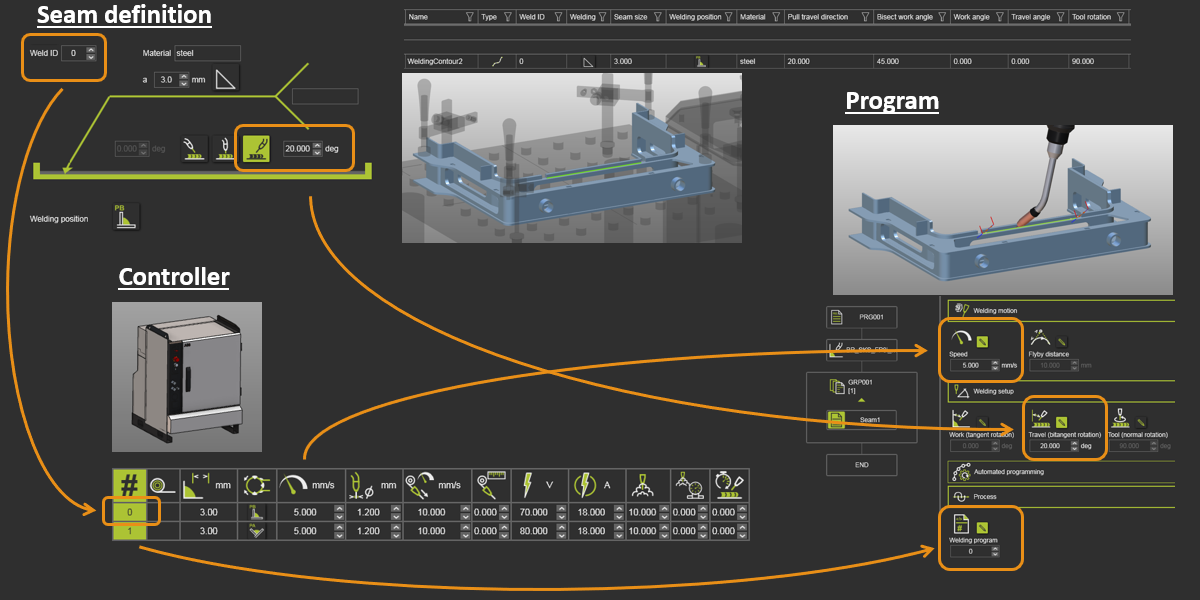

Prozessdatenfluss
Steuerung Prozess Tabelle
Den Betriebsbedingungen des Schweißprozesses wird eine Schweiß-ID zugewiesen. In der Steuerung-Prozesstabelle können diese Schweiß-IDs mit ihren spezifischen Prozesswerten eingetragen werden. Wenn die Schweiß-ID für die Naht (Prozessgeometrie) festgelegt ist, wendet die Steuerung die entsprechenden Prozesswerte für diesen Schweißvorgang an.
| Attribut | Beschreibung | Bemerkung |
|---|---|---|
| Kommentar | Textfeld | |
| Werkstückmaterial | Das Material des zu schweißenden Teils bzw. der zu schweißenden Teile. | |
| Nahtgröße | Die Schweißdicke der Naht. | |
| Nahttyp | Die Art der Schweißnaht | |
| Schweißposition | Die vordefinierte Schweißposition, d. h. die Position der Schweißelektrode. | Gemäß DIN EN ISO 6947 |
| Schicht | Die Anzahl der Lagen zum Aufbau der Schweißnaht. | |
| Durchgang | die Anzahl der Durchgänge innerhalb der Schicht. | |
| Schweißgeschwindigkeit | Die Schweißgeschwindigkeit entlang der Naht. | |
| Drahtdurchmesser | Der Durchmesser der Drahtelektrode. | |
| Fugenwinkel | Der Winkel zwischen den Teilen, der die Schweißnaht umschließt. | |
| Fugenspalt | Der Spalt zwischen den Teilen. | |
| Plattendicke | Die Dicke der zu schweißenden Teile. | |
| Arbeitswinkel | Der Arbeitswinkel der Schweißbrenner. | |
| Fahrwinkel | Der Vorschubwinkel der Schweißbrenner. | |
| Blechversatz | Die Verschiebung in Normalrichtung. | |
| Konturoffset | Der Versatz in bi-tangentialer Richtung. | |
| Webmuster | Um eine Webbewegung entlang des Werkzeugpfads im Prozess zu aktivieren. | |
| Webfrequenz | Die Frequenz des Webmusters. | |
| Webbreite | Die Amplitude des Webmusters. | |
| Webzeit 1 | Die linke Verweildauer des Schweißmusters. | |
| Webzeit 2 | Der rechte Verweilzeitpunkt des Webmusters. | |
| Nachlauf | Der Wert der Überlänge. | |
| Drahtvorschubgeschwindigkeit | Die Geschwindigkeit der Drahtvorschubgeschwindigkeit. | |
| Drahtverbrauch | Der Verbrauch des Schweißdrahts pro Zeiteinheit. | |
| Spannung | Die angelegte elektrische Spannung. | |
| Strom | Der elektrische Strom. | |
| Gasdurchfluss | Die Gasdurchflussrate. | |
| Gasverbrauch | Der Gasdurchflussverbrauch. | |
| Gesamtschweißzeit | Die Schweißzeit pro Nahtlänge. |

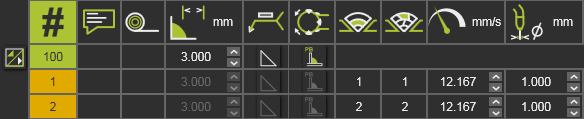

Mehrlagiges Schweißen
Die Prozesstabelle unterstützt die Möglichkeit, Schweißnähte zu definieren, die aus mehreren übereinanderliegenden Schweißvorgängen bestehen.
Am Ende jeder Prozesszeile wird eine kleine Befehlsschaltfläche angezeigt.
Durch Drücken der Schaltfläche wird eine Schichtdefinition zu diesem Schweißprozess hinzugefügt. Dies kann wiederholt werden, bis die erforderliche Anzahl von Schichten festgelegt ist. In jeder dieser Schichten können die Prozessparameter individuell angepasst werden. Und selbstverständlich können Schichten auch aus der Schweißprozessdefinition gelöscht werden.
