Verbinden von Berührungs- und Prozesspunkten

Verbinden von Berührungs- und Prozesspunkten

Die Kalibrierung der Berührungserkennung umfasst die Möglichkeit, festzulegen, wie die Berührungspositionen mit dem Schweißwerkzeugpfad verbunden werden.

	Attribut	Beschreibung	Bemerkung
	Verbindungstyp	Zuweisung der Berührpositionen zum Werkzeugpfad der Schweißoperation.	Possibilities:

In der Regel wird dieser Verbindungstyp in den Programmierstandardeinstellungen festgelegt, bevor die Operationen tatsächlich programmiert werden. Mit diesem Hilfsbefehl kann die Verbindung zwischen den Kalibrier-Kontaktpunkten und den Schweißnaht-Operationen nachträglich eingestellt oder geändert werden.

Wenn der Befehl gestartet wird, erscheint ein Fenster:

In der oberen Zeile wird der ausgewählte Verbindungstyp angezeigt. In der zweiten Zeile kann der gewünschte Verbindungstyp durch Klicken auf die entsprechende Schaltfläche eingestellt werden. Der Typ wird dann oben angezeigt.

Um die Verbindung herzustellen, muss die Execute selection-Taste gedrückt werden. Das Fenster schließt sich anschließend automatisch.

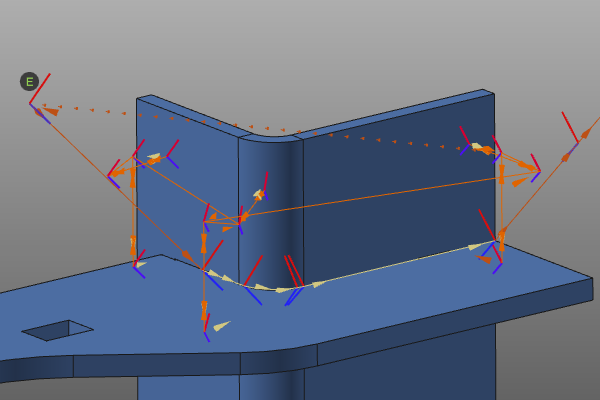

Abhängig vom gewählten Verbindungstyp werden Ereignisse an den Prozesspunkten des Werkzeugpfads platziert.
