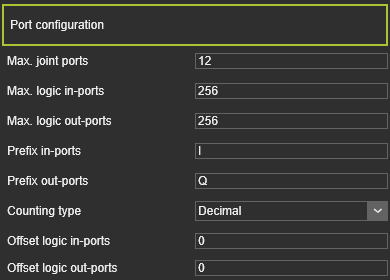

Portkonfiguration

Konfiguration der Controller-Anschlüsse

Ein Controller verfügt über die folgende Portkonfiguration.

Attribut	Beschreibung	Bemerkung
Max. Gelenkanschlüsse	Die maximale Anzahl von Gelenken und anderen Achsen, mit denen der Controller verbunden werden kann.	—
Max. logische Eingangsports	Die maximale Anzahl logischer Ports auf der Eingangsseite des Controllers.	—
Max. logische Ausgänge	Die maximale Anzahl logischer Ports auf der Ausgangsseite des Controllers.	—
Präfix Eingangsports	Ein Präfix-String für die Namen der Eingangsports.	Ein herstellerspezifisches Präfix wird automatisch eingefügt, kann jedoch bearbeitet werden.
Präfix für Ausgangsports	Eine Präfixzeichenfolge für die Namen der Ausgangsports.	Ein herstellerspezifisches Präfix wird automatisch eingefügt, kann jedoch bearbeitet werden.
Zähltyp	Definiert das Nummerierungs- und Zählschema, das für die Ports verwendet wird.	The counting type is usually vendor-specific.
Offset-Logik der Eingangsports	Der Offset-Wert beim Zählstart der Eingangsports.	Der Offset-Wert muss dasselbe Nummerierungssystem wie der Zähltyp verwenden. Beispiel: Beginnend mit der Byte-Adresse I10 entspricht einem Offset-Wert von 80.
Offset-Logik-Ausgangsports	Der Offset-Wert beim Zählstart der Ausgangsports.	Der Offset-Wert muss dasselbe Nummerierungssystem wie der Zähltyp verwenden. Beispiel: Beginnend mit der hexadezimalen Adresse QA entspricht einem Offset-Wert von 10.
