Verschachtelung der Vorrichtungsplatten

Zweck

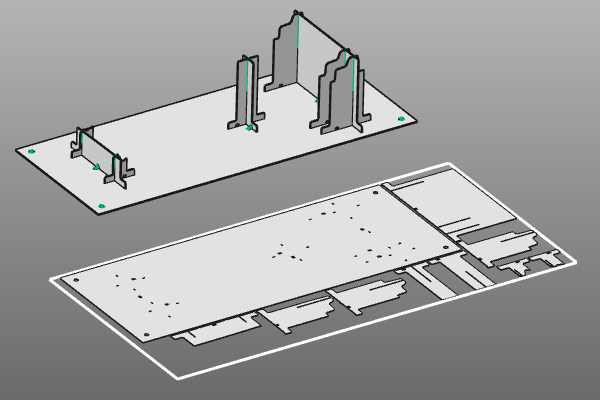

Nach Abschluss der Vorrichtungskonstruktion müssen die Platten hergestellt werden, typischerweise durch Ausschneiden aus Blech. Effizientes Nesting platziert so viele Platten wie möglich auf jedem Blech, während der Verschnitt minimiert wird.

Diese Seite erläutert den Nesting-Workflow in Fixture Builder.

Laden Sie das Projekt Fixture_TrainingPart_1.cendoc aus dieser Tutorial-Bibliothek.

Schritte

1. Die Platten verschachteln

1.1 Nesting-Parameter festlegen

Öffnen Sie das Dashboard für Nesting-Parameter. Legen Sie den Mindestabstand zwischen den Platten fest und definieren Sie die für das Nesting verwendete Blechgröße.

Nesting-Parameter

1.2 Erstellen der Verschachtelung

Wählen Sie in der linken Symbolleiste Erstellen einer Verschachtelung aus. Wenn der Manipulator erscheint, platzieren Sie ihn an einer freien Stelle im Dokument. Führen Sie im Kreis-Menü in der Mitte des Manipulators Erstellen einer Verschachtelung aus und überprüfen Sie das Ergebnis.

Erstellen Sie eine Verschachtelung

1.3 Nesting nach Vorrichtungsänderungen aktualisieren

Die Verschachtelung wird automatisch aktualisiert, wenn sich die Vorrichtung ändert. Fügen Sie eine oder mehrere Platten hinzu und beobachten Sie das aktualisierte Verschachtelungsergebnis. Falls erforderlich, wird automatisch ein zweites Blech derselben Größe hinzugefügt.

Nesting nach Änderungen an der Vorrichtung aktualisieren

1.4 Nesting neu positionieren und neu berechnen

Wenn Sie das Nestingergebnis im Dokument verschieben, berechnen Sie es neu. Kehren Sie zur Erstellung eines Nestings in der linken Symbolleiste zurück, verschieben Sie den Manipulator an eine neue Position und führen Sie dann Aktualisieren des Nestings aus dem Kreis-Menü aus.

Position der Verschachtelung aktualisieren

1.5 Blechgröße ändern und Neuberechnung durchführen

Wählen Sie im Nesting-Parameter-Dashboard eine der vordefinierten Blechgrößen oder legen Sie eine benutzerdefinierte Blechgröße fest. Führen Sie anschließend Aktualisieren des Nestings aus, um die Berechnung für die neuen Abmessungen neu durchzuführen.

Nesting für Blechgröße aktualisieren

1.6 Speichern der Nesting-Ausgabe

Speichern Sie das Nestingergebnis entweder als .cenwpc Werkstückdokument für die Offline-Programmierung oder exportieren Sie es als DXF für andere Programmieranwendungen. Überprüfen Sie vor dem Export die Exportparameter im Nesting-Parameter-Dashboard.

Speichern Sie das Nesting
