Schweißnahtdefinition

Zweck

Erlernen Sie, die Geometrie des Schweißnahtprozesses mit prozessspezifischen Informationen zu erweitern. In Kombination mit den Prozesstabellen kann die Steuerung das angegebene Verfahren und die Prozessparameter der Schweißoperation zuordnen.

Laden Sie das Projekt Arcwelding_MultiTeach.cendoc aus dem Ordner Projekte dieser Tutorial-Bibliothek.

Schritte

1. Prozesstabellen

Prozesstabellen sind technologiespezifische Tabellen, die mögliche Prozesszustände enthalten, welche der Controller an das Werkzeug weiterleitet und die über Ereignisauslöser im OLP-Programm initiiert werden. Beim Lichtbogenschweißen definiert die Prozesstabelle zusätzliche Parameter, die Schweißnahtvorgängen zugeordnet sind.

1.1 Wechseln Sie zur Controller Builder Arbeitsumgebung

Controller Builder-Arbeitsplatz

1.2 Öffnen der Prozesstabellen für Lichtbogenschweißen

Öffnen Sie das Dashboard der Prozesstabelle und wählen Sie den Lichtbogenschweißprozess aus.

Dashboard der Prozesstabellen

1.3 Importieren Sie die Controller-Prozesstabelle

Starten Sie den Importbefehl in der oberen rechten Ecke. Wählen Sie die Datei ArcWelding_ControllerTable.csv aus dem Installationsverzeichnis des Schulungsmaterials aus. Passen Sie bei Bedarf die Parameterwerte an.

Importieren der Prozesstabelle

1.4 Speichern Sie die aktualisierten Tabellen

Vergessen Sie nicht, den Controller mit den neuen oder aktualisierten Tabellen zu speichern.

Controller speichern

2. Nahtdefinition

2.1 Zurück zur OLP-Arbeitsumgebung wechseln

OLP-Arbeitsplatz

2.2 Schweißennaht-Eigenschaften öffnen

Im Schweißkontur-Definition drücken Sie die Schwei seam properties-Taste, um die Parameter der Nahtdefinition anzuzeigen.

Eigenschaften der Schweißnaht

2.3 Schweißwerte definieren und die Naht auswählen

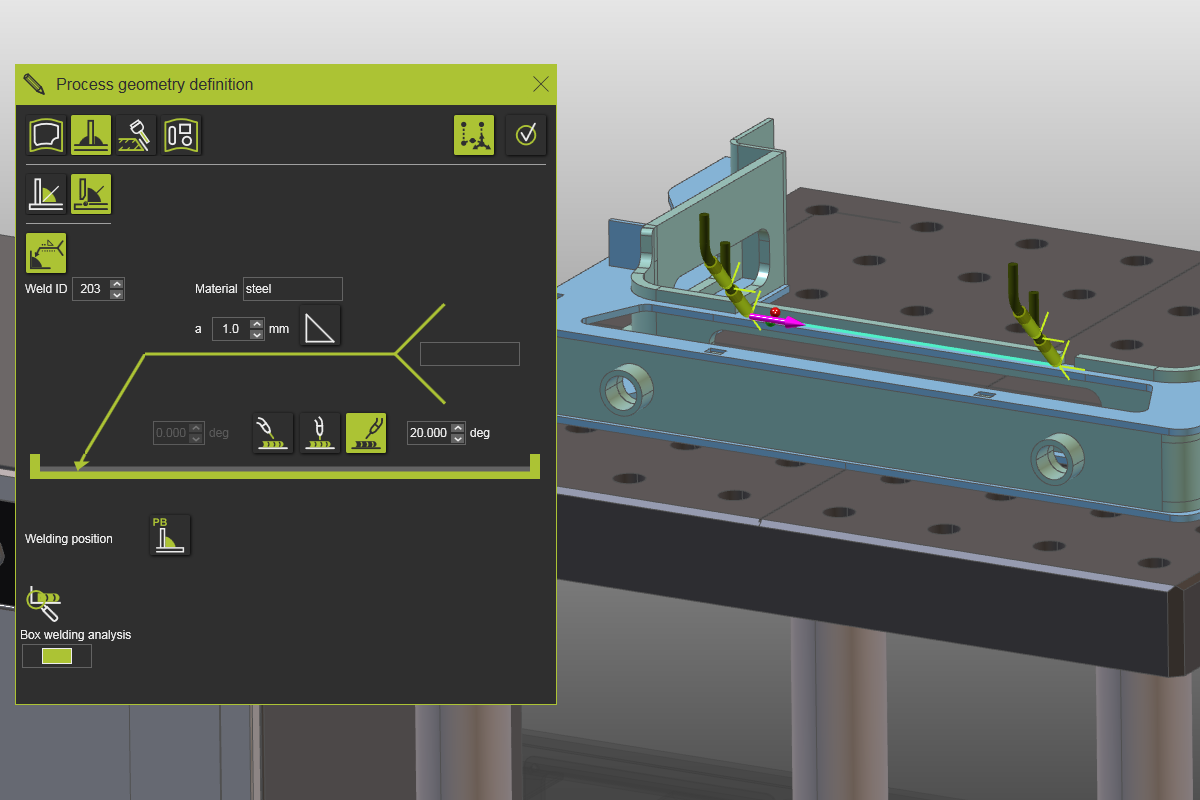

Geben Sie die Werte für die neue Schweißoperation ein und wählen Sie die Naht am Werkstück aus, um die Operation zu programmieren.

Parameter zur Nahtdefinition

2.4 Werte im aktiven Programm überprüfen

Öffnen Sie das Dashboard des aktiven Programms. Beachten Sie, dass die Werte aus der Nahtdefinition und der Steuerungstabelle auf die Operation angewendet wurden.

Dashboard des aktiven Programms
