Erstellen Sie die Vorrichtungsressource

Zweck

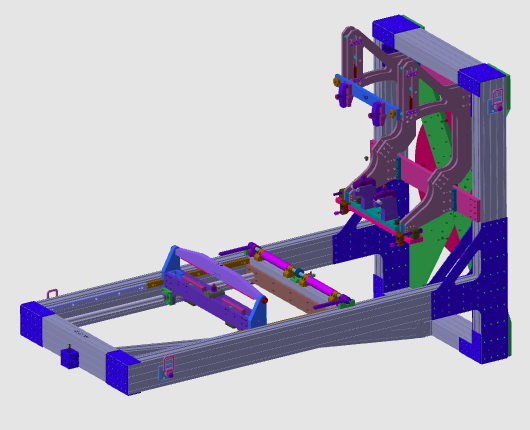

FASTSUITE Edition 2 unterscheidet zwischen dem Werkstück, dem Schweißteil und der Vorrichtungsressource. Die Vorrichtungsressource wird aus der externen Datei erstellt, die die Vorrichtungsgeometrie enthält.

Das Vorrichtungsdokument wird erstellt und mit importierter Geometrie aus einer externen Datei gefüllt. Anschließend wird die Ressource mit Adapterverweisen vervollständigt, sodass sie in ein Arbeitszellenlayout geladen und zur korrekten Positionierung von Schweißteilen verwendet werden kann.

Schritte

1. Vorbereitung (falls erforderlich)

1.1 Wechseln Sie zur Arbeitsumgebung Resource Builder.

Wechseln Sie zur RB-Vorrichtungsarbeitsfläche

1.2 Erstellen Sie ein neues Dokument, wenn bereits eine andere Datei geöffnet ist.

Wenn in der aktuellen Sitzung bereits ein anderes Dokument geöffnet ist, erstellen Sie vor dem Fortfahren ein neues leeres Dokument.

Erstellen Sie ein neues Dokument

2. Definieren Sie die Eigenschaften der Vorrichtung

2.1 Erstellen Sie eine neue Vorrichtungstyp-Ressource.

Vorrichtungsressource erstellen

2.2 Vergeben Sie der Vorrichtung einen geeigneten Namen und überprüfen Sie deren grundlegende Eigenschaften.

Vorrichtungseigenschaften festlegen

3. Erstellen Sie die Vorrichtungsform

3.1 Importieren Sie die Vorrichtungsgeometrie aus einer externen Datei.

Um die Vorrichtung im Projekt konsistent zu verwenden, importieren Sie die erforderliche Geometrie und überprüfen Sie, ob das importierte Modell der erwarteten Ausrichtung entspricht.

Vorrichtungsgeometrie importieren

3.2 Befestigen Sie die importierte Geometrie am Ressourcenstamm der Vorrichtung.

Geometrie an Vorrichtung anbringen

4. Vervollständigen Sie die Vorrichtung

4.1 Erstellen Sie eine übergeordnete mechanische Adapterreferenz an der Vorrichtung.

Verwenden Sie einen gemeinsamen Referenzpunkt zwischen der Vorrichtung und dem Schweißteil, wie beispielsweise ein Fixierloch, damit beide Ressourcen zuverlässig ausgerichtet werden können.
