Verbessere die Tragform der Stützplatte

Zweck

Die Form der Stützplatte, die das Werkstück trägt, wird direkt aus der Werkstückform berechnet. In einigen lokalen Gebieten kann dies zu unerwünschter Geometrie führen.

Diese Seite erklärt, wie man die Tragform durch die Verwendung von Maskenflächen verbessern kann, um solche Situationen zu vermeiden.

Lade das Projekt Fixture_Training_MaskingSurface.cendoc aus dieser Tutorial-Bibliothek.

Schritte

1. Entfernen Sie das überschüssige Material

1.1 Analysiere die Stützplatte

Wechsel in den Geometrie-Betriebsmodus. Verbergen Sie das Werkstück, indem Sie den Show/Hide-Zustand der ausgewählten Werkstückselemente ändern. Überprüfen Sie die überflüssigen Bereiche der Stützplatten. Wechsle dann auf Arbeitsbereich verbergen und stelle das Werkstück im regulären Arbeitsbereich anzeigen wieder her.


Tragplatte analysieren


1.2 Offene Versorgungsleitungen

Führe den Utilities-Befehl aus.


Einrichtungsanlagen


1.3 Erstellen Sie eine Vorschau auf die Maskierungsoberfläche

[link:Ref_FB_MaskingParameters]

Wählen Sie die vordere Kante des braunen Rohrs, wo die Stützform verstärkt werden soll. Öffne an diesem Rand das Kuchenmenü und starte die Maskierungsfläche erstellen. Überprüfen Sie die 3D-Vorschau und das Parameterpanel.


Vorschau auf Maskierungsflächen

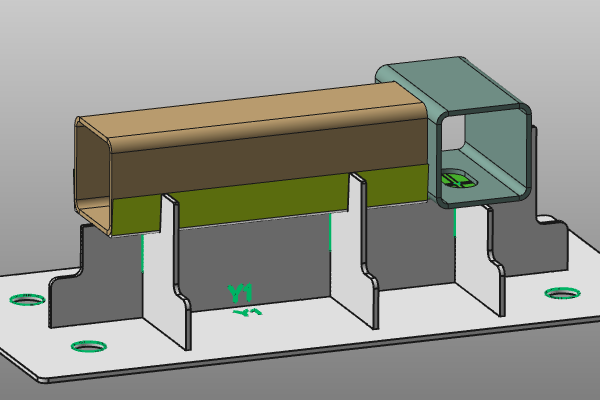

1.4 Berechnen Sie die Maskierungsfläche

Stelle die Basislänge auf 40 mm ein und prüfe, dass die Vorschau weit genug reicht, um auch das Loch im grünen Rohr abzudecken. Akzeptieren Sie die Definition, um die Maskierungsfläche zu berechnen.

Die Stützplatten werden erneuert und das unerwünschte Material entfernt.


Berechnung der Maskierungsfläche


2. Schaffen Sie eine Toleranz für das Werkstück

2.1 Flanschtoleranzentlastung schaffen

[link:Ref_FB_MaskingParameters]

Wählen Sie die untere Kante an der unteren Runde des braunen Rohrs und führen Sie die Maskierfläche aus.

Setzen Sie folgende Werte:

  • Grundlänge: 7,5 mm
  • Flanschlänge: 25 mm
  • Flanschradius: 2 mm

Berechnen Sie die Maskierungsfläche und überprüfen Sie die neue Flanschform der Stützplatte.


Schaffen Sie Toleranzentlastung


2.2 Bearbeiten Sie die Maskierungsfläche

Führe Edit auf der Maskierungsfläche aus und ändere den Flansch-Taperwinkel auf 5 Grad. Überprüfe den geometrischen Effekt.


Bearbeitende Maskierungsfläche


2.3 Schaffen Sie Toleranz auf der gegenüberliegenden Seite

[link:Ref_FB_MaskingParameters]

Schaffen Sie auf der anderen Seite des Rohrs die gleiche Toleranzentlastung. Wenn die Vorschauausrichtung falsch ist, verwenden Sie die erforderliche Swap-Taste im Parameterpanel, um die Richtung zu korrigieren.


Gestalten Sie eine Maskierungsfläche


2.4 Wiederholen Sie das für die gegenüberliegende Seite der Stützplatte

Wiederholen Sie dieselben Schritte, um auf der gegenüberliegenden Seite der Stützplatten äquivalente Toleranzflansche zu erzeugen.


Tragplatten anpassen
