Richten Sie das Laserschneidprojekt ein

Zweck

Die Einrichtung des Laser-Schneidprojekts bedeutet den Aufbau der Fertigungsumgebung mit der Laser-Schneidmaschine, wie sie im realen Betrieb verwendet wird.

Die Maschineneinrichtung kann von einer Vorlagen-Masterarbeitszelle kopiert werden, in der die Maschine, der Werkstückpositionierer und die erforderliche Ausrüstung bereits angeordnet sind. Fahren Sie mit der Vorrichtungsbaugruppe aus dem vorherigen Schritt fort oder laden Sie FixtureCarrier_Clamps.cenlay aus dem Schulungsmaterial.

Schritte

1. Errichten Sie die Arbeitszelle

1.1 Legen Sie das Werkstück auf die Vorrichtung

Fügen Sie das Werkstück dem Projekt hinzu und verbinden Sie es mit der Vorrichtung durch Ziehen und Einrasten.

Platzieren Sie das Werkstück auf der Vorrichtung

1.2 Laden der Lasermaschine

Laden Sie die Prima LaserNext 1530 aus der Komponentenbibliothek.

Maschine aus der Bibliothek laden

1.3 Verwenden Sie Ebenen, um Maschinenteile ein- oder auszublenden

Verwenden Sie Ebenen, um Teile der Lasermaschine ein- und auszublenden.

Ebenen verwalten

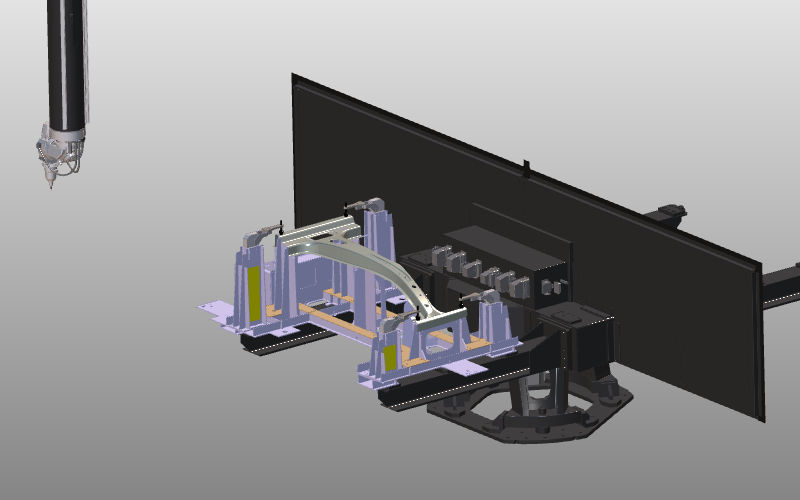

1.4 Vorrichtung auf dem Drehtisch platzieren

Platzieren Sie die Vorrichtung mit dem Werkstück mithilfe von Ziehen und Einrasten auf dem Drehtisch der Maschine.

Vorrichtung auf dem Drehtisch platzieren

2. Vorbereitung zur Kollisionsanalyse

Schritte zur Vorbereitung der Arbeitszelle für die Durchführung einer Kollisionsanalyse während der Simulation.

2.1 Wechseln Sie zur OLP-Arbeitsfläche

Wechseln Sie zur OLP-Vorrichtung

2.2 Kollisiongruppen definieren

Definieren Sie Kollisionsgruppen für den Laserstrahlkopf und die Vorrichtung mit dem Werkstück.

Kollisionskonfiguration

3. Speichern

3.1 Speichern Sie das Projekt

Speichern Sie die Vorrichtung als Projekt (.cenprj) unter einem geeigneten Namen.

Projekt speichern

Nächster Schritt

-> Erzeugen Sie das Schneidprogramm
