Gewichtsreduzierung der Vorrichtung

Zweck

Erfahren Sie, wie Sie das Gewicht der Vorrichtung mithilfe von Einstellungen zur Gewichtsreduzierung der Platte, turmspezifischen Optionen und Strategien zur Größenanpassung der Vorrichtung verringern können.

Laden Sie das Projekt Fixture_Training_WeightReduction.cendoc aus dieser Tutorial-Bibliothek.

Schritte

1. Vorbereitung

1.1 Aktualisierungsverhalten festlegen

Öffnen Sie das Dashboard für Vorrichtungsparameter. Stellen Sie in den allgemeinen Parametern das Aktualisierungsverhalten auf Manuell ein.

Im Automatikmodus wird bei jeder Änderung im Dashboard die Vorrichtung sofort neu berechnet. Im manuellen Modus können Sie mehrere Änderungen sammeln und die Neuberechnung durch Drücken von Aktualisieren auslösen.

Aktualisierungsverhalten

2. Gewichtsreduzierung von Vorrichtungsplatten

2.1 Automatische Gewichtsreduzierung aktivieren

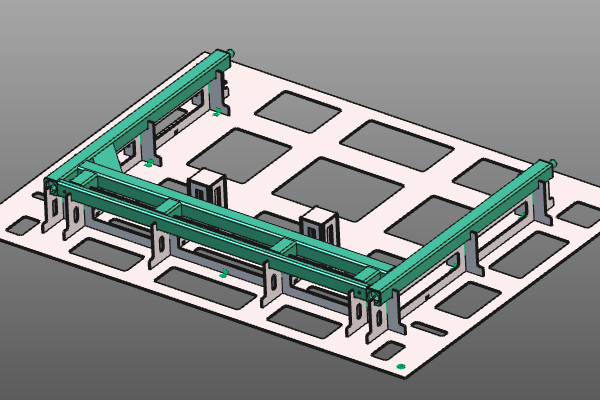

Öffnen Sie den Container Gewichtseinsparung und aktivieren Sie die automatische Gewichtseinsparung. Drücken Sie anschließend Aktualisieren, um die Vorrichtung mit dem Ergebnis der Gewichtseinsparung neu zu berechnen.

Gewichtsreduzierung

2.2 Auswahl der zu reduzierenden Platten

Wenden Sie die Gewichtsreduzierung separat für X-, Y- und Grundplatten an. Schalten Sie jede Plattenoption ein oder aus und aktualisieren Sie die Vorrichtung, um das Ergebnis zu vergleichen.

Plattenauswahl

2.3 Anpassung der Parameter zur Gewichtsreduzierung

Die Gewichtsreduzierung wird durch Randparameter gesteuert. Ändern Sie diese Werte, um die minimale verbleibende Materialbreite der Platten zu kontrollieren.

Gewichtsparameter

3. Gewichtsreduzierung an Turmplatten

Turmplatten sind in der Regel klein. Ihre Gewichtsreduzierung hat oft nur begrenzte Auswirkungen auf das Gesamtgewicht der Vorrichtung, während sie den Fertigungsaufwand und die Kosten erhöht. Aus diesem Grund wird eine globale Plattenreduzierung standardmäßig nicht auf Türme angewendet; Türme verwenden ihre eigene Option.

3.1 Wechsel zur automatischen Aktualisierung

Legen Sie im Abschnitt Allgemeine Parameter des Vorrichtungsparameter-Dashboards das Verhalten der manuellen Aktualisierung auf Automatische Aktualisierung fest.

Aktualisierungsverhalten

3.2 Aktivieren der Gewichtsreduzierung pro Turm

Für jeden Turm führen Sie „Turm bearbeiten“ aus und aktivieren die Gewichtsreduzierung. Klicken Sie außerhalb des Panels, um den Turm zu aktualisieren.

Gewichtsreduzierung der Vorrichtung

4. Gewichtsreduzierung durch Größenanpassung der Vorrichtung

Selbst bei aktivierter Gewichtsreduzierung kann die Vorrichtung aufgrund der Gesamtgröße weiterhin zu schwer sein. Die Aufteilung der Vorrichtung in kleinere Untervorrichtungen und die Größenanpassung der Grundplatten können das Gesamtgewicht weiter verringern.

4.1 Basisplatte teilen

Platzieren Sie den Manipulator an der Teilungsposition auf der Grundplatte. Führen Sie an der Manipulatorachse, die die Teilungsrichtung definiert, die Funktion Grundplatte teilen aus.

Basisplatte teilen

4.2 Grundplatten neu dimensionieren und neu positionieren

Größe und Position jeder neuen Grundplatte anpassen. Jede Grundplatte vor der endgültigen Größenanpassung zentriert um die Stützplatten ausrichten.

Größe der Grundplatte anpassen
