Ändern der Lichtbogenschweißeigenschaften

Zweck

Erlernen Sie, wie Sie die verschiedenen Schweißattribute ändern und deren Auswirkungen beobachten.

Laden Sie das Projekt Arcwelding_ProgramCalculationAttributes.cendoc aus dem Ordner Projekte dieser Tutorial-Bibliothek.

Schritte

1. Programmieren Sie eine Schweißoperation

1.1 Wechseln Sie zu Generate process geometry und programmieren Sie die Schweißoperation.

Schweißvorgang

2. Ändern Sie die Schweißattribute

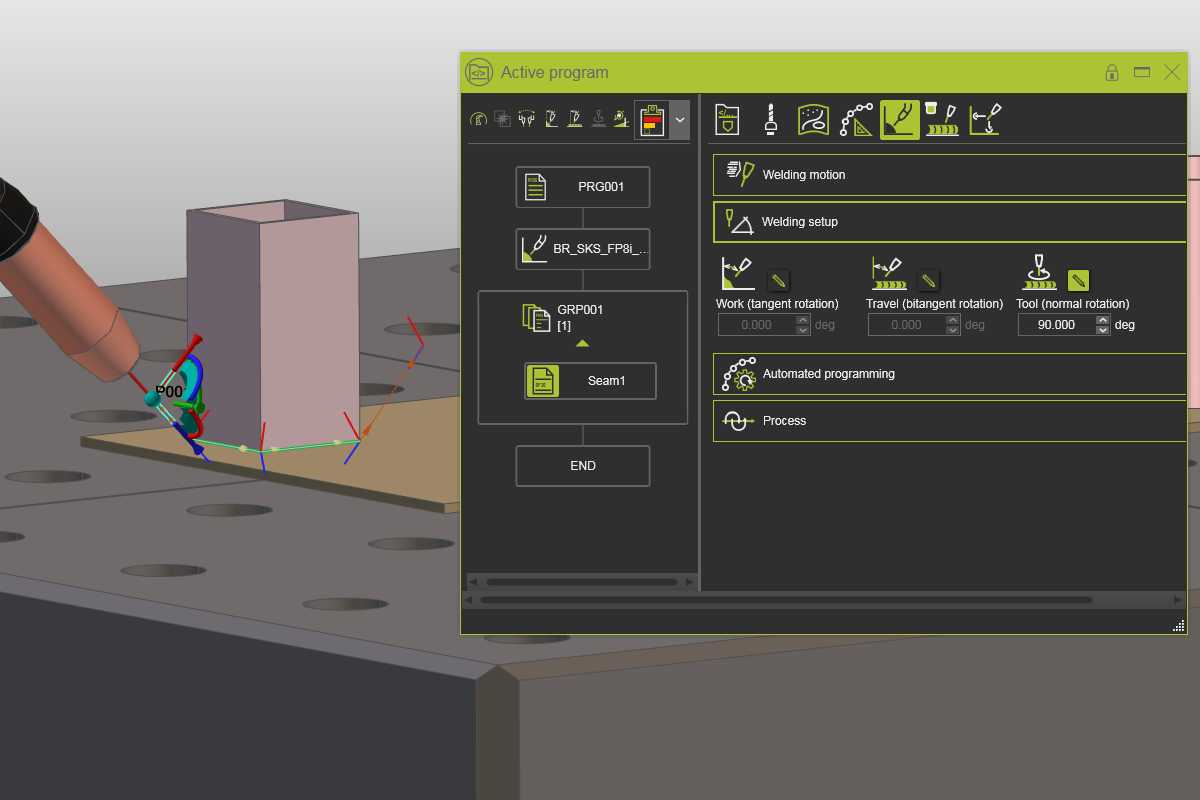

2.1 Ändern des normalen Rotationswinkels des Werkzeugs

Wechseln Sie zu Events und öffnen Sie das Dashboard des aktiven Programms. Wählen Sie die Registerkarte Technology base und öffnen Sie den Container Welding Setup. Ändern Sie den Werkzeug-Normaldrehwinkel und drücken Sie Enter, um die Änderungen zu sehen.

Schweißwinkel

2.2 Ändern des Arbeitswinkels

Ändern Sie den Arbeitswinkel auf -10°. Drücken Sie Enter, um die Änderung zu übernehmen, und führen Sie eine Simulation durch, um die Auswirkung zu sehen.

Schweißwinkel

2.3 Ändern des Vorschubwinkels

Ändern Sie den Vorschubwinkel auf -15°. Drücken Sie die Eingabetaste, um die Änderung zu übernehmen, und führen Sie eine Simulation durch, um die Auswirkung zu sehen. Sie können den Winkel auch auf einen positiven Wert ändern und die Simulation erneut ausführen.

Schweißwinkel

2.4 Ändern der Schweißgeschwindigkeit

Setzen Sie die Arbeits- und Vorschubwinkel zurück. Öffnen Sie dann den Behälter für die Schweißbewegung und ändern Sie den Geschwindigkeitswert auf 200 mm/s. Führen Sie vor und nach der Änderung eine Simulation durch, um die Geschwindigkeitsänderung zu sehen. Das Geschwindigkeitsattribut beeinflusst nur die Schweißgeschwindigkeit, nicht die Annäherungs- und Rückzugsbewegung.

Schweißbewegungsattribute

2.5 Ändern des Vorbeiflugabstands

Ändern Sie im selben Container den Flyby-Wert auf 10 mm. Führen Sie vor und nach der Änderung eine Simulation durch, um die Genauigkeitsänderung zu beobachten.

Schweißbewegungsattribute

2.6 Ändern der Anfahrwerte

Wechseln Sie zur Registerkarte Schweißen und öffnen Sie den Container Approach. Ändern Sie den/die Approach-Wert(e).

Anfahrattribute
